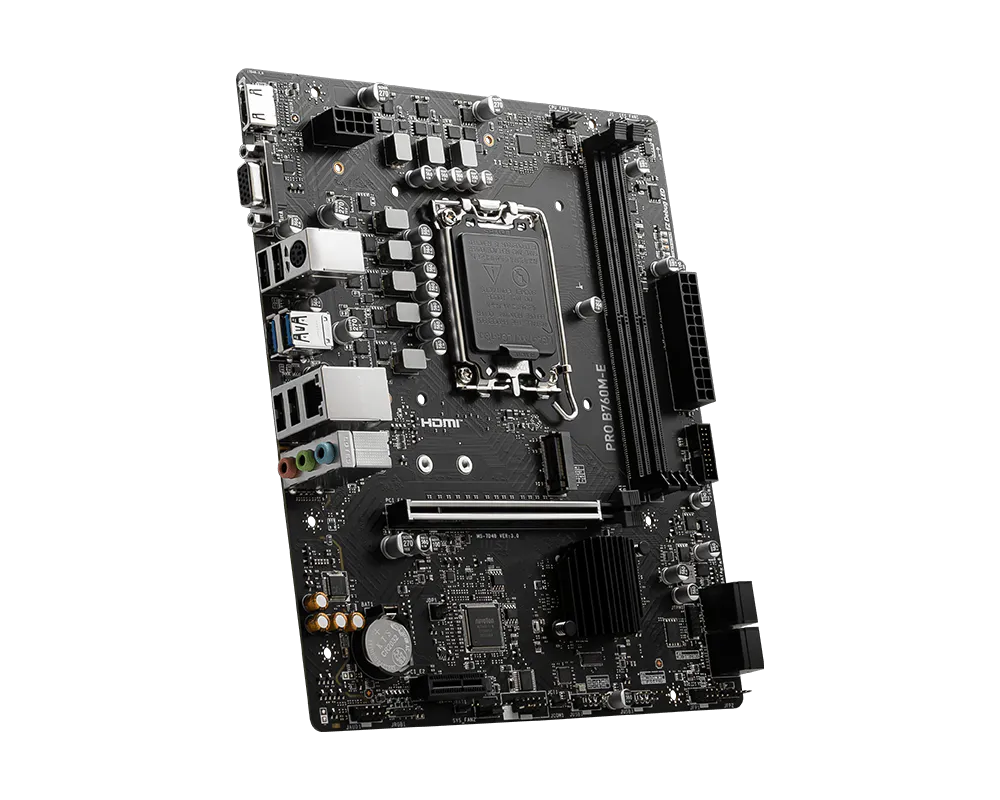

مادربرد ام اس ای مدل PRO B760M-E DDR5

مادربرد MSI PRO B760M-E DDR5 یک مادربرد Micro-ATX اقتصادی برای پردازنده‌های اینتل با سوکت LGA 1700 است که از نسل‌های 12، 13 و 14 پردازنده‌های Intel Core و همچنین برخی پردازنده‌های Pentium Gold و Celeron پشتیبانی می‌کند. این مدل بر پایه چیپست Intel B760 ساخته شده و با تمرکز روی استفاده روزمره، سیستم‌های اداری و اسمبل‌های گیمینگ اقتصادی طراحی شده است. استفاده از حافظه DDR5، اسلات PCIe 4.0 برای کارت گرافیک و یک درگاه M.2 با رابط PCIe 4.0 از مهم‌ترین امکانات آن هستند.
در بخش حافظه، مادربرد دارای دو اسلات DDR5 است و حداکثر 128 گیگابایت رم را پشتیبانی می‌کند. MSI برای این مدل پشتیبانی از فرکانس‌های DDR5 تا 6400MHz و بالاتر در حالت اورکلاک را اعلام کرده است؛ در حالت استاندارد JEDEC نیز سرعت‌هایی از 4800 تا 5600MHz پشتیبانی می‌شوند. پشتیبانی از Intel XMP 3.0 و حالت Dual Channel نیز امکان استفاده بهتر از کیت‌های حافظه سازگار را فراهم می‌کند.
برای پردازنده، سوکت LGA 1700 روی این مادربرد قرار گرفته و در نتیجه امکان استفاده از پردازنده‌های نسل 12، 13 و 14 اینتل وجود دارد. البته انتخاب پردازنده باید با توجه به توان مدار تغذیه، نوع خنک‌کننده و کاربری سیستم انجام شود؛ این مدل بیشتر برای سیستم‌های اقتصادی و میان‌رده طراحی شده و نباید از آن انتظار امکانات مادربردهای رده‌بالای سری Z را داشت.
در بخش توسعه، یک اسلات PCIe 4.0 x16 برای کارت گرافیک در اختیار کاربر قرار گرفته و یک اسلات PCIe 3.0 x1 نیز برای تجهیزات توسعه مانند برخی کارت‌های شبکه، صدا یا سایر افزونه‌های سازگار وجود دارد. اسلات اصلی PCIe از پردازنده تأمین می‌شود و برای نصب کارت گرافیک مجزا مناسب است. MSI همچنین از Steel Armor برای تقویت اسلات اصلی PCIe استفاده کرده است تا اتصال کارت گرافیک استحکام بیشتری داشته باشد.
برای ذخیره‌سازی، یک اسلات M.2 روی مادربرد وجود دارد که از رابط PCIe 4.0 x4 پشتیبانی می‌کند و امکان نصب SSDهای NVMe با اندازه‌های 2242، 2260 و 2280 را فراهم می‌کند. علاوه بر آن، چهار پورت SATA 6Gb/s برای اتصال SSD یا هارددیسک‌های SATA در نظر گرفته شده است. بنابراین با وجود ابعاد کوچک مادربرد، امکان ساخت یک سیستم با ترکیب حافظه NVMe و چند درایو SATA وجود دارد.
در بخش ارتباطات، این مادربرد به کنترلر شبکه Realtek RTL8111H مجهز شده و اتصال شبکه کابلی Gigabit Ethernet را ارائه می‌دهد. در قسمت صوتی نیز از کدک Realtek ALC897 با پشتیبانی از صدای 7.1 کاناله استفاده شده است. این ترکیب برای استفاده روزمره، بازی و پخش محتوای صوتی مناسب است، هرچند برای کاربری حرفه‌ای صوتی بهتر است از کارت صدای تخصصی استفاده شود.

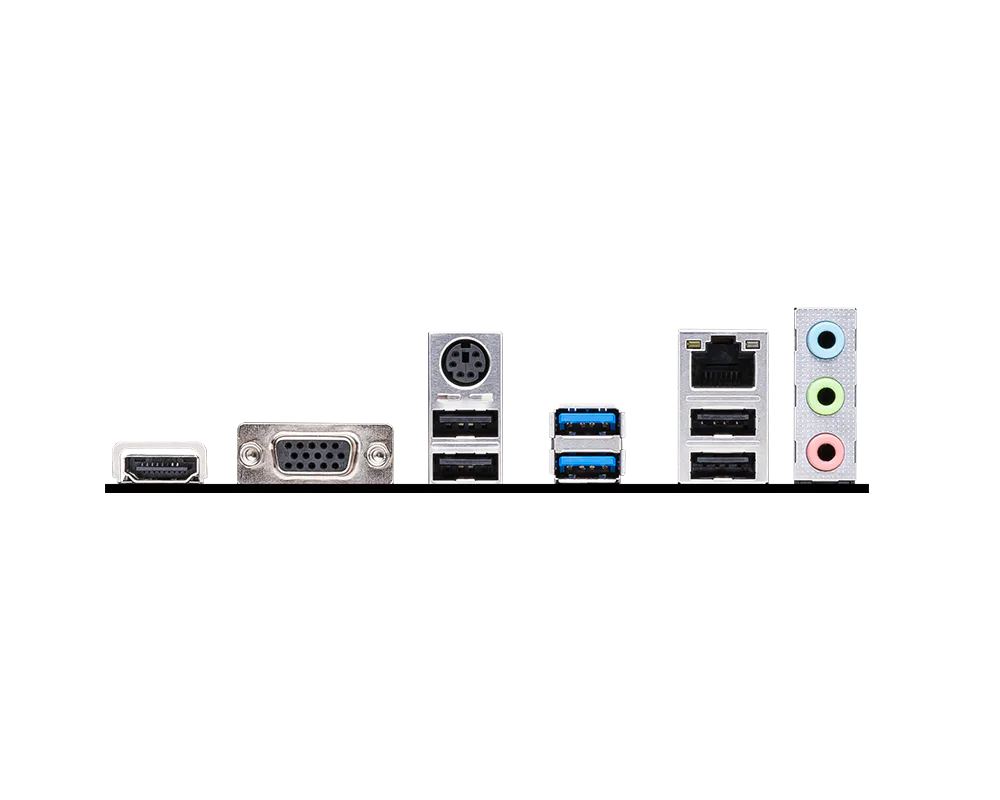

پنل پشتی مادربرد شامل خروجی HDMI و VGA است. HDMI از رزولوشن حداکثر 4K در نرخ 30 هرتز پشتیبانی می‌کند و خروجی VGA نیز برای نمایشگرهای قدیمی‌تر در نظر گرفته شده است. البته خروجی‌های تصویر تنها زمانی قابل استفاده هستند که پردازنده نصب‌شده دارای گرافیک مجتمع باشد؛ در صورت استفاده از پردازنده بدون گرافیک داخلی، باید کارت گرافیک مجزا نصب شود.
از نظر USB، چهار پورت USB 2.0 در پنل پشتی و چهار هدر USB 2.0 داخلی در نظر گرفته شده است. همچنین دو پورت USB 5Gbps Type-A در قسمت پشتی و دو هدر USB 5Gbps Type-A داخلی وجود دارد. بنابراین برای اتصال تجهیزات جانبی معمول مانند کیبورد، موس، فلش و سایر لوازم USB امکانات قابل قبولی ارائه می‌شود.
MSI برای این مادربرد مجموعه‌ای از قابلیت‌های اختصاصی مانند Core Boost، Memory Boost، Audio Boost، EZ Debug LED و Frozr AI Cooling را ارائه کرده است. EZ Debug LED برای پیدا کردن مشکلات مربوط به راه‌اندازی سیستم کاربرد دارد و Frozr AI Cooling نیز با بررسی دمای پردازنده و کارت گرافیک می‌تواند در تنظیم سرعت فن‌های سیستم کمک کند.
ابعاد برد برابر با حدود 200 × 236.16 میلی‌متر است و در دسته مادربردهای Micro-ATX قرار می‌گیرد. این ابعاد باعث می‌شود بتوان از آن در کیس‌های کوچک‌تر سازگار با Micro-ATX استفاده کرد، در حالی که همچنان اسلات کارت گرافیک و امکانات اصلی موردنیاز برای یک سیستم دسکتاپ را در اختیار کاربر قرار می‌دهد.
در مجموع، MSI PRO B760M-E DDR5 بیشتر برای ساخت سیستم‌های اقتصادی و میان‌رده مبتنی بر پردازنده‌های نسل 12 تا 14 اینتل مناسب است. پشتیبانی از DDR5 تا 6400+MHz، یک اسلات PCIe 4.0 x16، یک M.2 PCIe 4.0 x4، چهار SATA، شبکه Gigabit و صدای 7.1 کاناله مجموعه‌ای از امکانات کاربردی را در یک برد Micro-ATX جمع کرده است. در مقابل، تنها دو اسلات RAM و یک اسلات M.2 از محدودیت‌های مهم آن هستند که باید هنگام انتخاب مادربرد در نظر گرفته شوند.

مشخصات اصلی:

• نوع: مادربرد Micro-ATX
• برند: MSI
• چیپست: Intel B760
• سوکت پردازنده: LGA 1700
• پشتیبانی از پردازنده: Intel Core نسل 12، 13 و 14
• پشتیبانی از حافظه: DDR5
• تعداد اسلات RAM: 2 اسلات
• حداکثر ظرفیت RAM: 128 گیگابایت
• حداکثر فرکانس حافظه: DDR5 6400+MHz در حالت OC
• حالت حافظه: Dual Channel
• پشتیبانی از Intel XMP 3.0
• اسلات توسعه: 1× PCIe 4.0 x16 و 1× PCIe 3.0 x1
• اسلات M.2: یک عدد PCIe 4.0 x4 / SATA
• پشتیبانی M.2: 2242 / 2260 / 2280
• پورت SATA: چهار عدد SATA 6Gb/s
• شبکه: Realtek RTL8111H Gigabit LAN
• کارت صدا: Realtek ALC897
• خروجی صدا: 7.1 کاناله HD Audio
• خروجی تصویر: HDMI 1.4 و VGA
• حداکثر وضوح HDMI: 4K در 30Hz
• USB سریع: USB 5Gbps Type-A
• قابلیت‌های اختصاصی: Core Boost / Memory Boost / Audio Boost / EZ Debug LED
• فرم فاکتور: Micro-ATX
• ابعاد: حدود 200 × 236.16 میلی‌متر

ویژگی‌ها و مزایا:

• پشتیبانی از پردازنده‌های نسل 12 تا 14 اینتل
• استفاده از حافظه DDR5
• پشتیبانی از رم تا 128 گیگابایت
• پشتیبانی از DDR5 تا 6400+MHz در حالت OC
• پشتیبانی از Intel XMP 3.0
• اسلات PCIe 4.0 x16 برای کارت گرافیک
• یک درگاه M.2 با رابط PCIe 4.0 x4
• چهار پورت SATA 6Gb/s
• تقویت اسلات کارت گرافیک با Steel Armor
• شبکه Gigabit با کنترلر Realtek
• صدای 7.1 کاناله با کدک Realtek ALC897
• وجود EZ Debug LED برای عیب‌یابی راه‌اندازی
• طراحی Micro-ATX برای کیس‌های جمع‌وجور

مناسب برای:

• سیستم‌های گیمینگ اقتصادی و میان‌رده
• پردازنده‌های Intel Core نسل 12، 13 و 14
• سیستم‌های مجهز به حافظه DDR5
• کامپیوترهای خانگی و روزمره
• سیستم‌های اداری و کاری
• اسمبل‌های Micro-ATX
• سیستم‌هایی با یک SSD NVMe و چند حافظه SATA
• کاربرانی که به دو اسلات RAM نیاز دارند
• سیستم‌هایی که به امکانات پایه چیپست B760 نیاز دارند

سوالات متداول (FAQ):

• آیا این مادربرد از پردازنده‌های نسل 14 اینتل پشتیبانی می‌کند؟

بله، MSI پشتیبانی از پردازنده‌های Intel Core نسل 14، 13 و 12 را برای این مادربرد اعلام کرده است.

• آیا PRO B760M-E DDR5 از رم DDR4 پشتیبانی می‌کند؟

خیر. این نسخه مخصوص حافظه DDR5 است و رم DDR4 برای آن قابل استفاده نیست.

• حداکثر مقدار رم قابل نصب روی این مادربرد چقدر است؟

حداکثر ظرفیت حافظه 128 گیگابایت است و مادربرد دارای دو اسلات DDR5 است.

• آیا امکان استفاده از رم با فرکانس 6400MHz وجود دارد؟

بله، MSI پشتیبانی از DDR5-6400+ در حالت اورکلاک را اعلام کرده است؛ سرعت واقعی به پردازنده و کیت حافظه نیز بستگی دارد.

• آیا روی این مادربرد SSD NVMe نصب می‌شود؟

بله، یک اسلات M.2 با رابط PCIe 4.0 x4 برای نصب SSDهای سازگار وجود دارد.

• چند هارد یا SSD SATA می‌توان به آن متصل کرد؟

چهار پورت SATA 6Gb/s روی مادربرد قرار دارد و امکان اتصال چهار حافظه SATA را فراهم می‌کند.

• آیا این مادربرد برای کارت گرافیک مجزا مناسب است؟

بله، یک اسلات PCIe 4.0 x16 برای نصب کارت گرافیک اختصاصی در نظر گرفته شده است.

• آیا خروجی HDMI مادربرد بدون کارت گرافیک کار می‌کند؟

در صورتی که پردازنده نصب‌شده دارای گرافیک مجتمع باشد، خروجی HDMI و VGA قابل استفاده هستند.

• آیا این مادربرد برای کیس‌های کوچک مناسب است؟

بله، فرم‌فاکتور Micro-ATX و ابعاد حدود 200 × 236.16 میلی‌متر باعث می‌شود در کیس‌های سازگار با این استاندارد قابل استفاده باشد.

جمع‌بندی:

مادربرد MSI PRO B760M-E DDR5 یک مدل Micro-ATX مبتنی بر چیپست Intel B760 است که برای پردازنده‌های نسل 12، 13 و 14 اینتل و حافظه DDR5 طراحی شده است. دو اسلات رم با پشتیبانی تا 128 گیگابایت، پشتیبانی از DDR5-6400+ در حالت OC، یک اسلات PCIe 4.0 x16، یک درگاه M.2 PCIe 4.0 x4 و چهار پورت SATA، بخش اصلی امکانات این مادربرد را تشکیل می‌دهند. شبکه Gigabit، صدای 7.1 کاناله، خروجی HDMI و VGA و قابلیت‌هایی مانند EZ Debug LED نیز برای استفاده روزمره و اسمبل سیستم گیمینگ کاربردی هستند. از طرف دیگر، تعداد کم اسلات‌های توسعه و تنها یک M.2 باعث می‌شود برای سیستم‌هایی که به فضای ذخیره‌سازی و قابلیت ارتقای گسترده نیاز دارند، گزینه ایده‌آلی نباشد. در نتیجه، این مدل بیشتر برای اسمبل‌های اقتصادی و میان‌رده‌ای مناسب است که به DDR5 و امکانات اصلی پلتفرم LGA 1700 نیاز دارند.

صفحه رسمی MSI PRO B760M-E DDR5: صفحه رسمی MSI PRO B760M-E
