مادربرد ایسوس مدل PRIME H510M-E DDR4

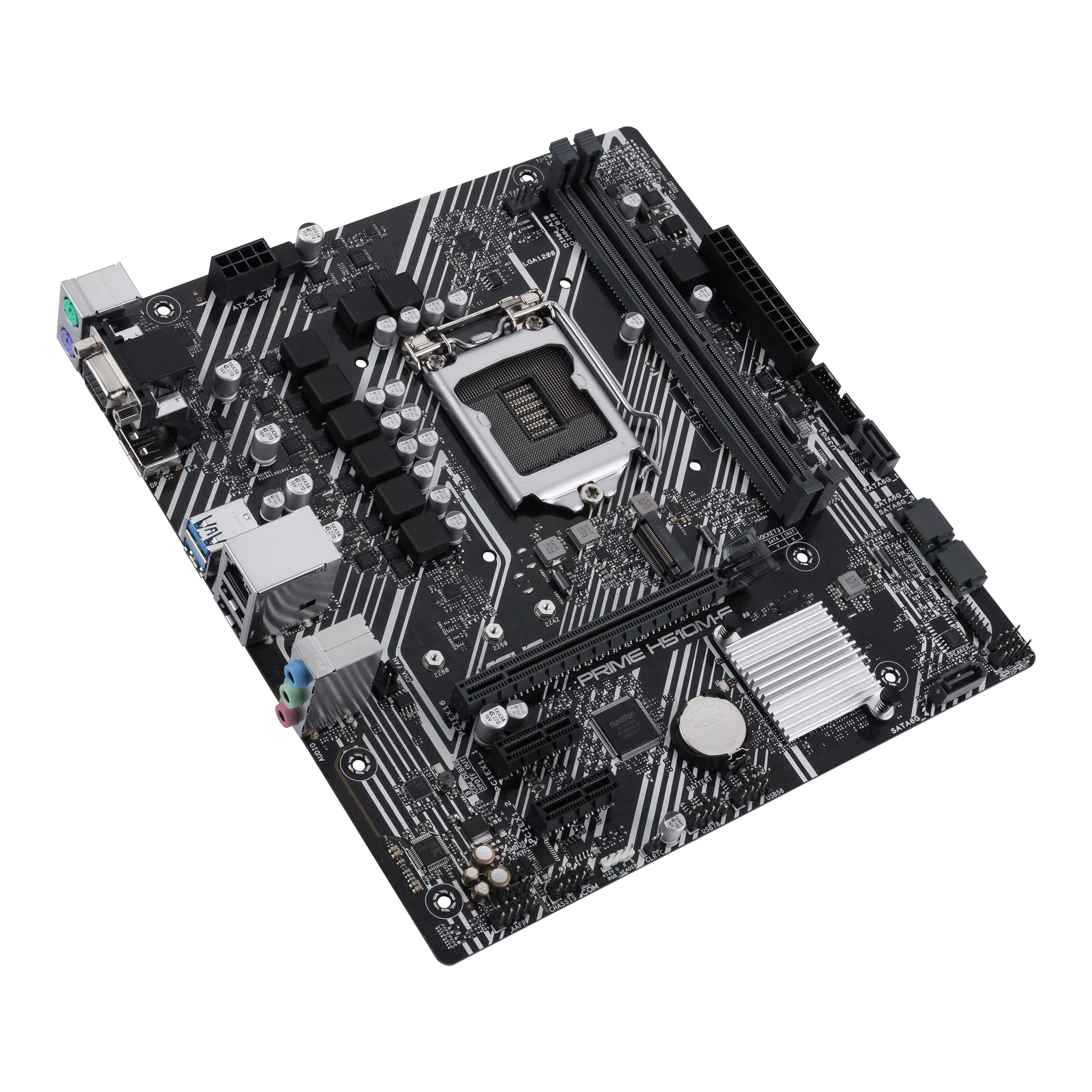

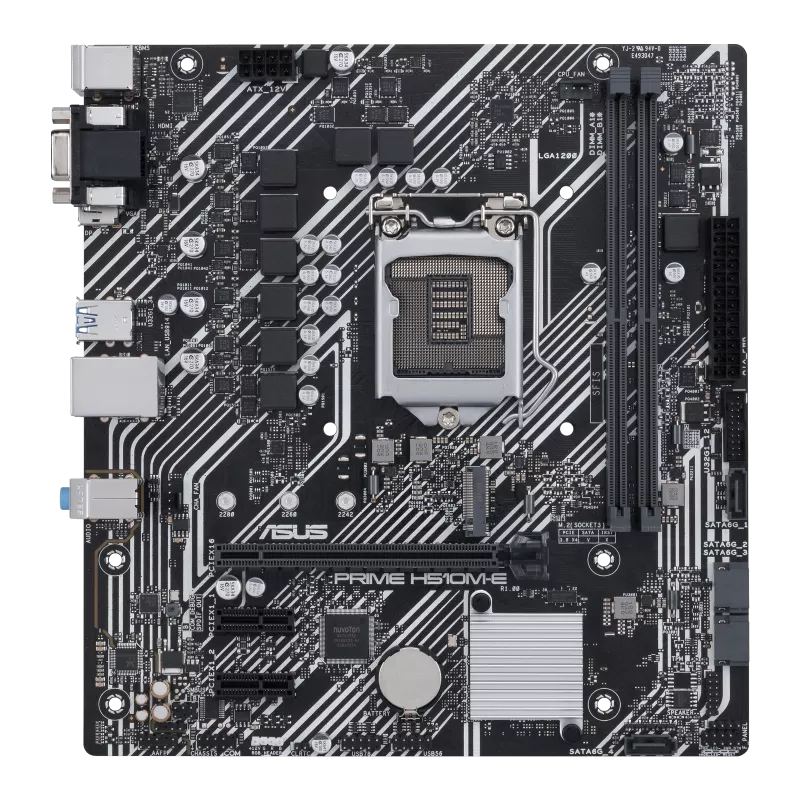

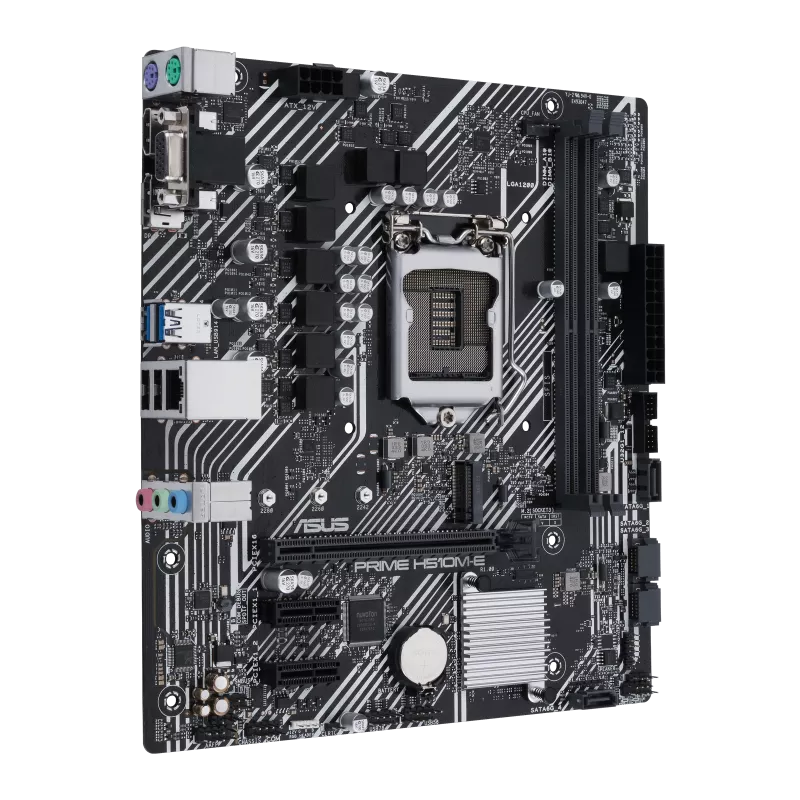

مادربرد ASUS PRIME H510M-E DDR4 یک مادربرد Micro-ATX مبتنی بر چیپست Intel H510 است که برای پردازنده‌های نسل دهم و یازدهم Intel با سوکت LGA1200 طراحی شده است. این مدل برای سیستم‌های اداری، خانگی، اقتصادی و کامپیوترهای روزمره گزینه‌ای ساده و کاربردی محسوب می‌شود و در عین ابعاد جمع‌وجور، امکاناتی مانند دو اسلات حافظه DDR4، یک اسلات PCIe x16، دو اسلات PCIe x1، یک درگاه M.2 و چهار پورت SATA 6Gb/s را در اختیار کاربر قرار می‌دهد. ASUS این مادربرد را در خانواده PRIME قرار داده و تمرکز آن بیشتر روی ارائه امکانات پایه و موردنیاز برای اسمبل یک سیستم LGA1200 است.
سوکت پردازنده این مادربرد از نسل دهم و یازدهم پردازنده‌های Intel Core و همچنین برخی مدل‌های Pentium Gold و Celeron پشتیبانی می‌کند. بنابراین می‌توان از پردازنده‌های مختلف این دو نسل، متناسب با نیاز سیستم، استفاده کرد. چیپست H510 در کنار این سوکت، امکانات موردنیاز یک سیستم معمولی را فراهم می‌کند و برای کاربری‌هایی که به قابلیت‌های پیشرفته‌تر مادربردهای رده بالاتر نیاز ندارند، ساختار ساده‌ای ارائه می‌دهد.
در بخش حافظه، دو اسلات DIMM برای نصب رم DDR4 وجود دارد و حداکثر ظرفیت قابل پشتیبانی به 64 گیگابایت می‌رسد. مادربرد از معماری Dual Channel پشتیبانی می‌کند و امکان استفاده از پروفایل XMP نیز وجود دارد. فرکانس‌های پشتیبانی‌شده شامل DDR4-3200 در حالت OC و همچنین 2933، 2800، 2666، 2400 و 2133 مگاهرتز است؛ البته سرعت نهایی رم به نسل و مدل پردازنده نیز وابسته خواهد بود.
برای ذخیره‌سازی، PRIME H510M-E یک اسلات M.2 با رابط PCIe 3.0 x4 و پشتیبانی از حالت SATA در اختیار کاربر قرار می‌دهد. این اسلات از SSDهای M.2 در اندازه‌های 2242، 2260 و 2280 پشتیبانی می‌کند و در کنار آن چهار پورت SATA 6Gb/s نیز روی برد قرار گرفته است. یک نکته مهم این است که در صورت استفاده از M.2 در حالت SATA، پورت SATA 6Gb/s شماره 2 غیرفعال می‌شود؛ بنابراین هنگام ترکیب چند درایو باید نحوه اتصال آن‌ها در نظر گرفته شود.
برای کارت گرافیک یا سایر کارت‌های توسعه، یک اسلات PCIe x16 روی مادربرد وجود دارد. با پردازنده‌های نسل یازدهم این اسلات می‌تواند از PCIe 4.0 x16 استفاده کند و با پردازنده‌های نسل دهم به PCIe 3.0 x16 محدود می‌شود. علاوه بر آن، دو اسلات PCIe 3.0 x1 برای کارت‌های توسعه جانبی در نظر گرفته شده‌اند. این چینش برای یک سیستم اقتصادی یا میان‌رده که به یک کارت گرافیک و حداکثر چند کارت توسعه سبک نیاز دارد، مناسب است.
در بخش خروجی تصویر، مادربرد به DisplayPort 1.4، HDMI 2.0 و D-Sub مجهز شده است. البته استفاده از این خروجی‌ها به داشتن پردازنده‌ای با گرافیک مجتمع وابسته است. طبق مشخصات ASUS، پردازنده‌های نسل یازدهم می‌توانند از HDMI 2.0 با وضوح 4K و نرخ 60 هرتز استفاده کنند، در حالی که محدودیت‌های خروجی تصویر می‌تواند با توجه به نسل پردازنده متفاوت باشد.
ارتباط شبکه توسط کنترلر Intel I219-V انجام می‌شود که اتصال Ethernet با سرعت 1Gb را فراهم می‌کند. برای بخش صدا نیز ASUS از کدک Realtek ALC897/887 با پشتیبانی از صدای 7.1 کاناله استفاده کرده است. طراحی مدار صوتی شامل Audio Shielding، خازن‌های صوتی و لایه‌های اختصاصی PCB برای بخش صداست تا قسمت صوتی از مدارهای دیگر برد تفکیک شود.

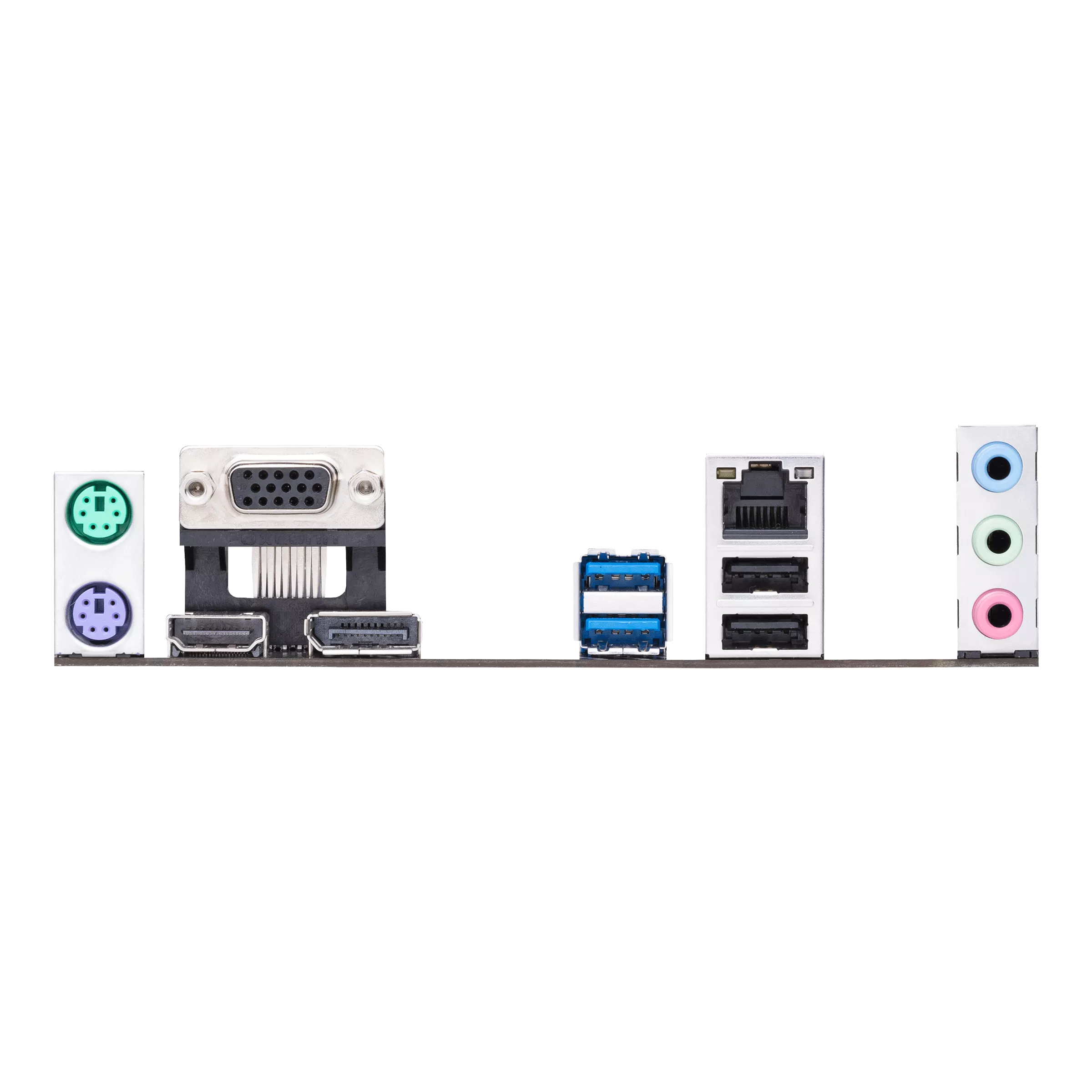

پنل پشتی مادربرد شامل دو پورت USB 3.2 Gen 1 Type-A، دو پورت USB 2.0، خروجی‌های DisplayPort، HDMI و D-Sub، پورت شبکه، سه جک صوتی و دو پورت PS/2 برای کیبورد و ماوس است. در قسمت داخلی نیز هدر USB 3.2 Gen 1 برای اضافه کردن دو پورت USB به پنل جلوی کیس و دو هدر USB 2.0 برای چهار پورت دیگر وجود دارد.
از نظر طراحی و امکانات کنترلی، PRIME H510M-E به قابلیت‌هایی مانند ASUS 5X Protection III، DIGI+ VRM، LANGuard، SafeSlot Core و محافظت در برابر ولتاژ بیش از حد مجهز شده است. همچنین Fan Xpert و هدرهای فن برای مدیریت خنک‌کاری سیستم در نظر گرفته شده‌اند. این مادربرد یک هدر RGB نیز دارد که امکان اتصال تجهیزات نورپردازی سازگار را فراهم می‌کند.
فرم فاکتور Micro-ATX با ابعاد 22.6 × 21.1 سانتی‌متر باعث می‌شود این مدل در کیس‌های کوچک‌تر نیز قابل استفاده باشد. در نتیجه برای اسمبل کامپیوترهای اداری یا خانگی که فضای زیادی برای مادربرد لازم ندارند، انتخاب مناسبی است. در عین حال، وجود PCIe x16، درگاه M.2 و چهار SATA باعث می‌شود امکانات آن صرفاً به سیستم‌های بسیار ساده محدود نباشد.

مشخصات اصلی:

• نوع: مادربرد

• برند: ASUS

• مدل: PRIME H510M-E

• فرم فاکتور: Micro-ATX

• چیپست: Intel H510

• سوکت پردازنده: LGA1200

• پشتیبانی از پردازنده: Intel Core نسل دهم و یازدهم، Pentium Gold و Celeron

• نوع حافظه: DDR4

• تعداد اسلات رم: 2 عدد DIMM

• حداکثر ظرفیت رم: 64 گیگابایت

• معماری حافظه: Dual Channel

• فرکانس حافظه: تا DDR4-3200 در حالت OC

• اسلات کارت گرافیک: 1× PCIe 4.0/3.0 x16

• اسلات توسعه: 2× PCIe 3.0 x1

• اسلات M.2: 1 عدد

• پشتیبانی M.2: PCIe 3.0 x4 و SATA

• فرم فاکتور SSDهای M.2: 2242 / 2260 / 2280

• پورت SATA: 4× SATA 6Gb/s

• شبکه: Intel I219-V Gigabit Ethernet

• خروجی تصویر: DisplayPort 1.4 / HDMI 2.0 / D-Sub

• پورت USB پشت: 2× USB 3.2 Gen 1 و 2× USB 2.0

• کدک صوتی: Realtek ALC897/887

• هدر RGB: 1 عدد

• هدر فن پردازنده: 1× 4-Pin

• هدر فن کیس: 1× 4-Pin

• ابعاد: 22.6 × 21.1 سانتی‌متر

ویژگی‌ها و مزایا:

• پشتیبانی از پردازنده‌های Intel نسل دهم و یازدهم

• استفاده از چیپست Intel H510

• پشتیبانی از حداکثر 64 گیگابایت رم DDR4

• پشتیبانی از Dual Channel و XMP

• مجهز به یک اسلات M.2 با رابط PCIe 3.0 x4

• دارای چهار پورت SATA 6Gb/s

• مجهز به یک اسلات PCIe x16 برای کارت گرافیک

• دو اسلات PCIe x1 برای کارت‌های توسعه

• شبکه کابلی Gigabit با کنترلر Intel

• برخورداری از خروجی DisplayPort، HDMI و D-Sub

• پشتیبانی از مدیریت فن با Fan Xpert

• مجهز به قابلیت‌های حفاظتی ASUS 5X Protection III

• طراحی Micro-ATX برای کیس‌های جمع‌وجور

مناسب برای:

• سیستم‌های اداری و سازمانی

• کامپیوترهای خانگی

• سیستم‌های اقتصادی مبتنی بر پردازنده Intel

• اسمبل سیستم‌های نسل دهم و یازدهم Intel

• کامپیوترهای روزمره و چندرسانه‌ای

• سیستم‌های مجهز به یک کارت گرافیک مجزا

• کامپیوترهایی با SSD M.2

• سیستم‌هایی که به چند هارد یا SSD SATA نیاز دارند

• کیس‌های Micro-ATX و جمع‌وجور

• کاربرانی که به امکانات پایه و کاربردی پلتفرم LGA1200 نیاز دارند

سوالات متداول (FAQ):

• این مادربرد از چه پردازنده‌هایی پشتیبانی می‌کند؟

PRIME H510M-E از پردازنده‌های Intel Core نسل دهم و یازدهم و همچنین پردازنده‌های Pentium Gold و Celeron سازگار با سوکت LGA1200 پشتیبانی می‌کند.

• حداکثر مقدار رم قابل نصب روی این مادربرد چقدر است؟

دو اسلات DIMM در اختیار کاربر قرار دارد و مجموع ظرفیت حافظه قابل پشتیبانی تا 64 گیگابایت DDR4 است.

• آیا PRIME H510M-E از SSD M.2 پشتیبانی می‌کند؟

بله، یک اسلات M.2 روی مادربرد وجود دارد که از درایوهای 2242، 2260 و 2280 با حالت PCIe 3.0 x4 و SATA پشتیبانی می‌کند.

• آیا می‌توان روی این مادربرد کارت گرافیک نصب کرد؟

بله، یک اسلات PCIe x16 برای کارت گرافیک و کارت‌های توسعه اصلی وجود دارد. با پردازنده نسل یازدهم این اسلات از PCIe 4.0 و با پردازنده نسل دهم از PCIe 3.0 استفاده می‌کند.

• چند هارد یا SSD SATA می‌توان به این مادربرد متصل کرد؟

چهار پورت SATA 6Gb/s روی برد وجود دارد. البته اگر SSD M.2 در حالت SATA استفاده شود، پورت SATA 6Gb/s شماره 2 غیرفعال خواهد شد.

• آیا این مادربرد برای سیستم‌های کوچک مناسب است؟

بله، فرم فاکتور Micro-ATX و ابعاد 22.6 × 21.1 سانتی‌متر باعث می‌شود بتوان از آن در کیس‌های جمع‌وجور سازگار با Micro-ATX استفاده کرد.

• آیا خروجی تصویر HDMI روی مادربرد وجود دارد؟

بله، در پنل پشتی یک خروجی HDMI 2.0 در کنار DisplayPort 1.4 و D-Sub قرار گرفته است. فعال بودن این خروجی‌ها به وجود گرافیک مجتمع در پردازنده نیز بستگی دارد.

• آیا PRIME H510M-E شبکه گیگابیتی دارد؟

بله، کنترلر Intel I219-V امکان اتصال شبکه کابلی با سرعت 1Gb Ethernet را فراهم می‌کند.

جمع‌بندی:

مادربرد ASUS PRIME H510M-E DDR4 یک مدل Micro-ATX برای پلتفرم LGA1200 است که از پردازنده‌های Intel نسل دهم و یازدهم پشتیبانی می‌کند. دو اسلات DDR4 با ظرفیت مجموع 64 گیگابایت، یک اسلات PCIe x16، دو اسلات PCIe x1، یک درگاه M.2 و چهار پورت SATA 6Gb/s مجموعه امکانات اصلی این مادربرد را تشکیل می‌دهند.

وجود M.2 با رابط PCIe 3.0 x4 امکان استفاده از SSDهای NVMe را فراهم می‌کند و در کنار آن، چهار پورت SATA فضای کافی برای اضافه کردن چند درایو ذخیره‌سازی در اختیار کاربر قرار می‌دهد. همچنین شبکه گیگابیتی Intel، خروجی‌های تصویری متنوع و پشتیبانی از USB 3.2 Gen 1 باعث شده این مدل برای سیستم‌های روزمره و اداری امکانات ارتباطی مناسبی داشته باشد.

این مادربرد بیشتر برای کاربرانی مناسب است که قصد ساخت یک سیستم اقتصادی یا میان‌رده بر پایه پردازنده‌های نسل دهم یا یازدهم Intel را دارند و به امکانات پایه اما کاربردی نیاز دارند. دو اسلات رم و محدودیت‌های چیپست H510 نشان می‌دهد که این مدل برای سیستم‌های بسیار قابل ارتقا یا پیکربندی‌های حرفه‌ای طراحی نشده، اما برای یک اسمبل متعادل LGA1200 می‌تواند انتخابی منطقی باشد.
