مادربرد ایسوس مدل TUF GAMING B760-PLUS WIFI DDR4

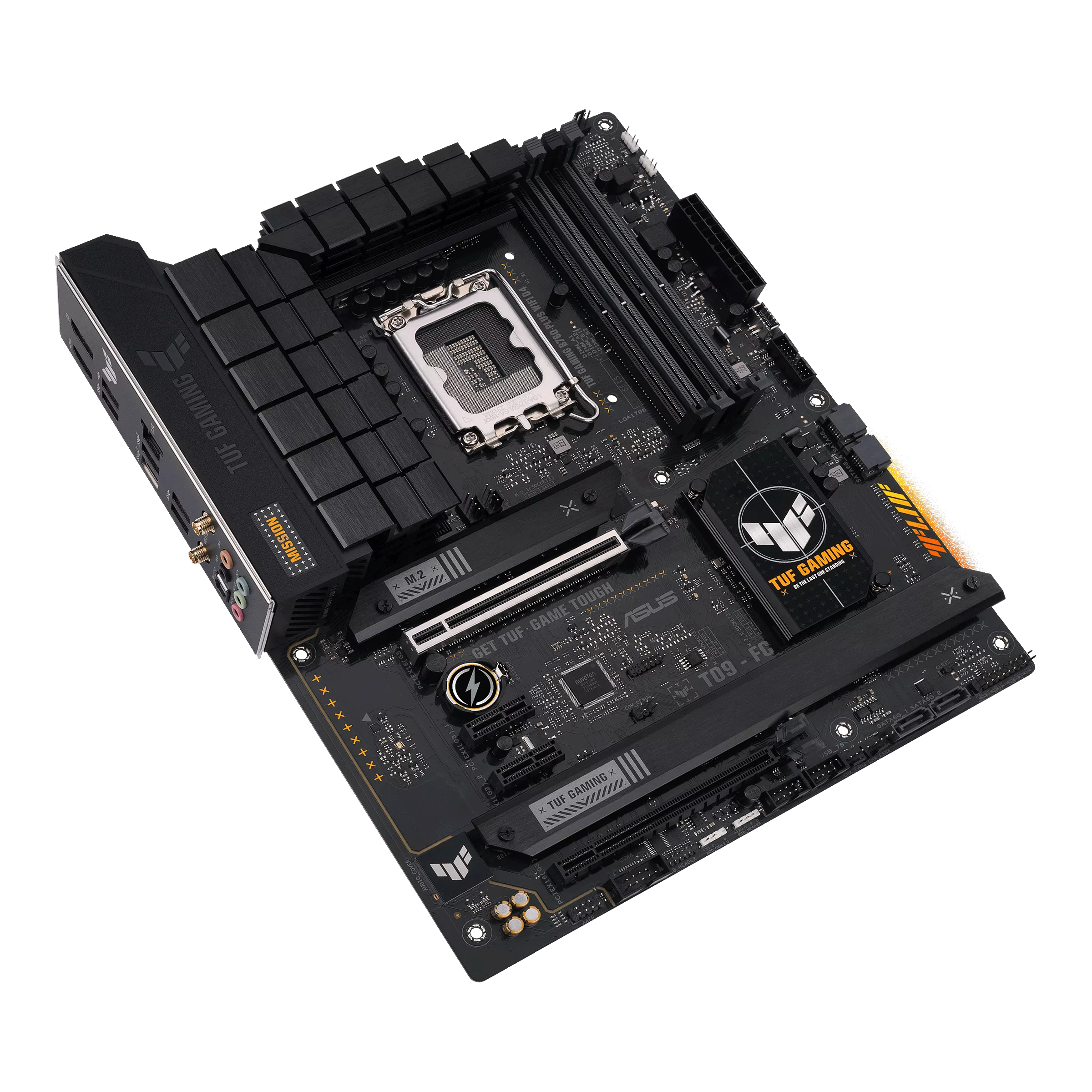

مادربرد ASUS TUF GAMING B760-PLUS WIFI D4 یک مدل ATX با چیپست Intel B760 و سوکت LGA1700 است که برای پردازنده‌های نسل دوازدهم، سیزدهم و چهاردهم اینتل طراحی شده است. این مادربرد از حافظه‌های DDR4 پشتیبانی می‌کند و با چهار اسلات DIMM، امکان نصب حداکثر 192 گیگابایت رم را فراهم می‌کند. پشتیبانی از Intel XMP و فناوری OptiMem II نیز برای استفاده از حافظه‌های سریع‌تر و تنظیم پروفایل‌های سازگار در نظر گرفته شده است.

در بخش پردازنده، این مدل از خانواده پردازنده‌های Core نسل 12، 13 و 14 با سوکت LGA1700 پشتیبانی می‌کند. مدار تغذیه مجهز به 12+1 فاز DrMOS و هیت‌سینک‌های VRM است و ASUS برای این مادربرد از قابلیت‌هایی مانند DIGI+ VRM و ProCool استفاده کرده است. این مجموعه برای استفاده در سیستم‌های گیمینگ و کاری که به پردازنده‌های قدرتمند LGA1700 مجهز هستند، امکانات مناسبی در اختیار قرار می‌دهد.

یکی از ویژگی‌های مهم TUF GAMING B760-PLUS WIFI D4، وجود اسلات اصلی PCIe 5.0 x16 است که مستقیماً از پردازنده تغذیه می‌شود و برای نصب کارت گرافیک اختصاصی کاربرد دارد. در کنار آن، یک اسلات PCIe 3.0 x16 با حالت x4 و دو اسلات PCIe 3.0 x1 نیز برای تجهیزات توسعه قرار گرفته‌اند. این چیدمان نسبت به بسیاری از مادربردهای Micro-ATX فضای بیشتری برای کارت‌های توسعه فراهم می‌کند.

بخش ذخیره‌سازی نیز شامل سه اسلات M.2 است که هر سه از PCIe 4.0 x4 پشتیبانی می‌کنند. این موضوع امکان نصب چند SSD NVMe را بدون اشغال کردن اسلات کارت گرافیک فراهم می‌کند. چهار پورت SATA 6Gb/s نیز برای اتصال SSD و هارددیسک SATA در نظر گرفته شده است. ASUS برای اسلات‌های M.2 از هیت‌سینک استفاده کرده تا درایوهای سازگار هنگام فعالیت طولانی‌مدت مدیریت حرارتی بهتری داشته باشند.

در بخش ارتباطات، این مادربرد به Wi-Fi 6 با پشتیبانی از باندهای 2.4 و 5 گیگاهرتز مجهز است و Bluetooth 5.2 نیز در اختیار کاربر قرار می‌گیرد. برای اتصال کابلی، کنترلر Realtek 2.5Gb Ethernet به همراه TUF LANGuard استفاده شده است. ترکیب Wi-Fi 6 و شبکه 2.5 گیگابیتی، گزینه‌های اتصال متنوعی برای سیستم فراهم می‌کند.

پنل پشتی شامل یک USB 3.2 Gen 2×2 Type-C، یک USB 3.2 Gen 2 Type-A، سه USB 3.2 Gen 1 Type-A و یک USB 2.0 است. در قسمت داخلی نیز هدر USB Type-C نسل دوم، هدر USB 3.2 Gen 1 و دو هدر USB 2.0 وجود دارد. یک هدر Thunderbolt/USB4 نیز برای تجهیزات سازگار در نظر گرفته شده است.

برای خروجی تصویر، یک DisplayPort 1.4 و یک HDMI 2.1 وجود دارد که هر دو تا وضوح 4K با نرخ 60 هرتز را پشتیبانی می‌کنند. البته این خروجی‌ها تنها در صورت استفاده از پردازنده دارای گرافیک مجتمع قابل استفاده هستند؛ پردازنده‌های سری F اینتل فاقد گرافیک داخلی هستند.

در بخش صوتی، کدک Realtek 7.1 Surround Sound با پشتیبانی از صدای 24-bit/192kHz استفاده شده است. همچنین خروجی اپتیکال S/PDIF، شیلد صوتی و خازن‌های صوتی اختصاصی روی مادربرد قرار گرفته‌اند. برای مدیریت فن‌ها نیز چهار هدر فن کیس، هدر CPU و CPU OPT و هدر پمپ AIO وجود دارد و نرم‌افزار Fan Xpert 4 امکان کنترل سرعت فن‌ها را فراهم می‌کند.

مشخصات اصلی:

• برند: ASUS

• مدل: TUF GAMING B760-PLUS WIFI D4

• چیپست: Intel B760

• سوکت پردازنده: LGA1700

• پشتیبانی از پردازنده: Intel Core نسل 12، 13 و 14

• فرم فاکتور: ATX

• نوع حافظه: DDR4

• تعداد اسلات RAM: 4 عدد DIMM

• حداکثر ظرفیت RAM: 192GB

• معماری حافظه: Dual Channel

• حداکثر فرکانس حافظه: DDR4-5333 در حالت OC

• پشتیبانی از Intel XMP: دارد

• فناوری حافظه: ASUS OptiMem II

• مدار تغذیه: 12+1 فاز DrMOS

• اسلات کارت گرافیک: 1× PCIe 5.0 x16

• اسلات توسعه: 1× PCIe 3.0 x16 در حالت x4 و 2× PCIe 3.0 x1

• تعداد اسلات M.2: 3 عدد

• رابط M.2: PCIe 4.0 x4

• پورت SATA: 4× SATA 6Gb/s

• شبکه کابلی: Realtek 2.5Gb Ethernet

• شبکه بی‌سیم: Wi-Fi 6

• باند Wi-Fi: 2.4GHz / 5GHz

• بلوتوث: Bluetooth 5.2

• خروجی تصویر: DisplayPort 1.4 / HDMI 2.1

• حداکثر وضوح تصویر: 4K@60Hz

• USB پشتی: 1× USB 3.2 Gen 2×2 Type-C، 1× USB 3.2 Gen 2، 3× USB 3.2 Gen 1 و 1× USB 2.0

• کدک صوتی: Realtek 7.1 Surround Sound

• خروجی صوتی اپتیکال: S/PDIF

• هدر ARGB: 3 عدد Addressable Gen 2

• هدر RGB: 1 عدد Aura RGB

• هدر USB Type-C پنل جلو: دارد

• هدر Thunderbolt/USB4: دارد

• هیت‌سینک M.2: دارد

• هیت‌سینک VRM: دارد

• مدیریت فن: Fan Xpert 4

• ابعاد: 30.5 × 24.4 سانتی‌متر

ویژگی‌ها و مزایا:

• پشتیبانی از پردازنده‌های نسل 12، 13 و 14 اینتل

• چهار اسلات DDR4 با ظرفیت تا 192GB

• پشتیبانی از XMP و OptiMem II

• اسلات PCIe 5.0 x16 برای کارت گرافیک

• سه اسلات M.2 PCIe 4.0 x4

• چهار پورت SATA 6Gb/s

• شبکه کابلی 2.5Gb Ethernet

• Wi-Fi 6 برای اتصال بی‌سیم

• Bluetooth 5.2 برای تجهیزات سازگار

• پورت USB 3.2 Gen 2×2 Type-C

• هیت‌سینک برای VRM و M.2

• خروجی S/PDIF برای اتصال صوتی دیجیتال

• هدر USB Type-C پنل جلویی

• پشتیبانی از تجهیزات RGB و ARGB

• کنترل فن‌ها با Fan Xpert 4

مناسب برای:

• سیستم‌های گیمینگ میان‌رده و قدرتمند

• سیستم‌های مجهز به پردازنده‌های نسل 12 تا 14 اینتل

• کامپیوترهایی با حافظه DDR4

• سیستم‌های دارای کارت گرافیک PCIe 5.0

• اسمبل‌هایی با چند SSD NVMe

• سیستم‌هایی که به Wi-Fi داخلی نیاز دارند

• کاربرانی که شبکه کابلی 2.5Gb را می‌خواهند

• سیستم‌های دارای تجهیزات RGB و ARGB

• کامپیوترهای کاری و تولید محتوا

• اسمبل‌هایی که به اسلات‌های توسعه بیشتر نیاز دارند

سوالات متداول (FAQ):

• آیا ASUS TUF GAMING B760-PLUS WIFI D4 از پردازنده‌های نسل 14 پشتیبانی می‌کند؟

بله، این مادربرد از پردازنده‌های Intel Core نسل 12، 13 و 14 با سوکت LGA1700 پشتیبانی می‌کند. ASUS همچنین برای بهبود پایداری پردازنده‌های نسل 13 و 14، به‌روزرسانی BIOS ارائه کرده است.

• حداکثر مقدار رم قابل نصب روی این مادربرد چقدر است؟

چهار اسلات DDR4 روی مادربرد وجود دارد و حداکثر ظرفیت قابل پشتیبانی طبق مشخصات ASUS برابر با 192 گیگابایت است.

• چند SSD M.2 می‌توان روی این مادربرد نصب کرد؟

سه اسلات M.2 در اختیار کاربر قرار دارد و هر سه از رابط PCIe 4.0 x4 پشتیبانی می‌کنند.

• آیا این مادربرد Wi-Fi و Bluetooth داخلی دارد؟

بله، TUF GAMING B760-PLUS WIFI D4 به Wi-Fi 6 و Bluetooth 5.2 مجهز شده است.

• آیا اسلات کارت گرافیک از PCIe 5.0 پشتیبانی می‌کند؟

بله، اسلات اصلی کارت گرافیک از PCIe 5.0 x16 پشتیبانی می‌کند و به مسیرهای PCIe پردازنده متصل است.

• آیا این مادربرد برای SSDهای NVMe مناسب است؟

بله، سه اسلات M.2 با رابط PCIe 4.0 x4 برای نصب SSDهای NVMe در نظر گرفته شده است.

• آیا PRIME B760-PLUS D4 و TUF GAMING B760-PLUS WIFI D4 یکی هستند؟

خیر. TUF GAMING B760-PLUS WIFI D4 علاوه بر طراحی متفاوت، Wi-Fi 6، Bluetooth 5.2 و امکانات سری TUF Gaming را ارائه می‌دهد و از نظر مشخصات و امکانات با PRIME B760-PLUS D4 یکسان نیست.

• آیا خروجی HDMI این مادربرد از 4K پشتیبانی می‌کند؟

بله، خروجی HDMI 2.1 و DisplayPort 1.4 هر دو تا وضوح 4K با نرخ 60 هرتز را پشتیبانی می‌کنند. استفاده از خروجی‌های تصویر مادربرد به پردازنده دارای گرافیک مجتمع نیاز دارد.

جمع‌بندی:

مادربرد ASUS TUF GAMING B760-PLUS WIFI D4 یک مدل ATX با چیپست B760 و سوکت LGA1700 است که امکانات کاملی برای ساخت یک سیستم مبتنی بر پردازنده‌های نسل 12، 13 و 14 اینتل ارائه می‌دهد. پشتیبانی از 192 گیگابایت حافظه DDR4، چهار اسلات DIMM، سه اسلات M.2 PCIe 4.0، یک اسلات PCIe 5.0 x16 و چهار پورت SATA، بخش مهمی از قابلیت‌های سخت‌افزاری آن هستند. وجود Wi-Fi 6، Bluetooth 5.2 و شبکه کابلی 2.5Gb نیز گزینه‌های ارتباطی متنوعی در اختیار کاربر قرار می‌دهد. از طرف دیگر، مدار تغذیه 12+1 فاز DrMOS، هیت‌سینک‌های VRM و M.2 و مجموعه قابلیت‌های TUF Protection برای ساختاری متناسب با سیستم‌های گیمینگ و کاری در نظر گرفته شده‌اند. در مجموع، این مدل برای کاربری‌هایی که به حافظه DDR4، چند SSD NVMe، اتصال بی‌سیم داخلی و فضای توسعه مناسب در فرم ATX نیاز دارند، گزینه‌ای قابل بررسی است.
