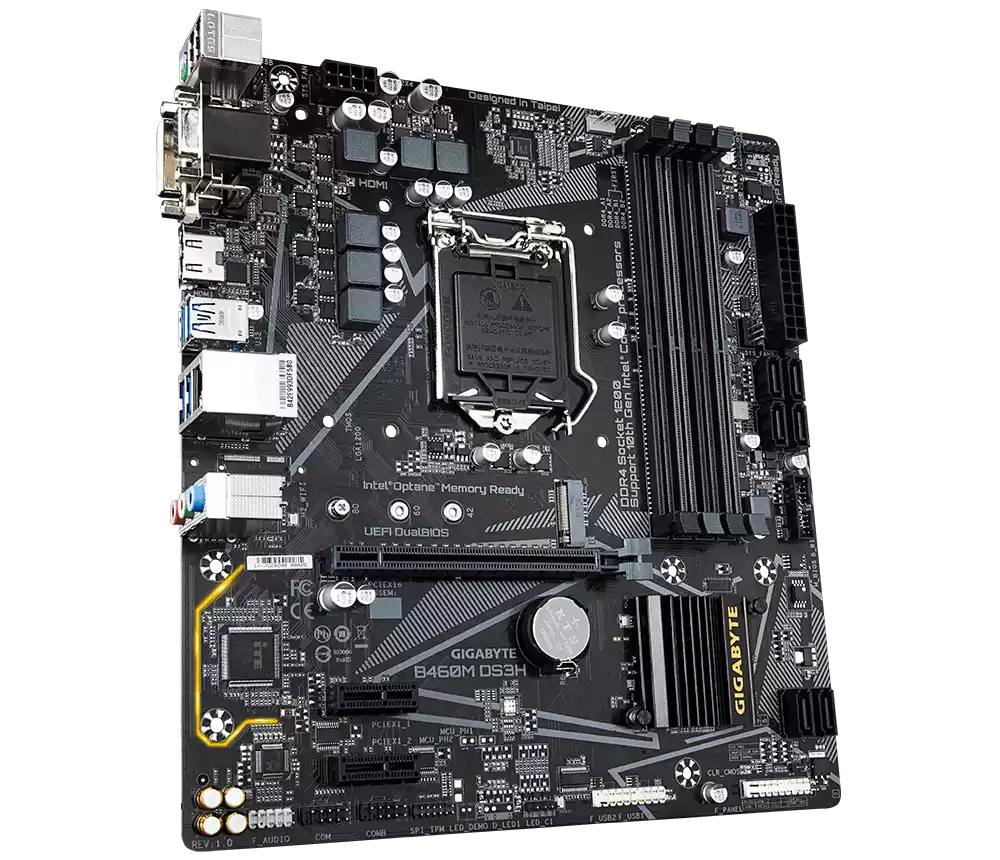

مادربرد گیگابایت مدل B460M DS3H (Rev. 1.0)

مادربرد گیگابایت مدل B460M DS3H (Rev. 1.0) یک مادربرد Micro-ATX با چیپست Intel B460 و سوکت LGA1200 است که برای پردازنده‌های نسل دهم اینتل طراحی شده است. این مدل از خانواده Ultra Durable گیگابایت بوده و برای ساخت سیستم‌های خانگی، اداری، کاری و گیمینگ اقتصادی گزینه‌ای کاربردی محسوب می‌شود. B460M DS3H از پردازنده‌های Intel Core i9، i7، i5 و i3 نسل دهم و همچنین پردازنده‌های Pentium و Celeron سازگار با سوکت LGA1200 پشتیبانی می‌کند.
در بخش حافظه، چهار اسلات DDR4 در اختیار کاربر قرار گرفته است و حداکثر ظرفیت قابل پشتیبانی به 128 گیگابایت می‌رسد. معماری Dual Channel امکان استفاده از پهنای باند بهتر حافظه را فراهم می‌کند. سرعت قابل پشتیبانی رم به مدل پردازنده بستگی دارد؛ پردازنده‌های Core i9 و Core i7 از DDR4 تا 2933MHz و پردازنده‌های Core i5، Core i3، Pentium و Celeron تا 2666MHz را پشتیبانی می‌کنند. امکان استفاده از پروفایل XMP نیز برای حافظه‌های سازگار وجود دارد.
برای نصب کارت گرافیک، این مادربرد یک اسلات PCIe 3.0 x16 دارد و دو اسلات PCIe 3.0 x1 نیز برای تجهیزات توسعه در نظر گرفته شده است. بخش ذخیره‌سازی شامل یک اسلات M.2 با پشتیبانی از SSDهای SATA و PCIe x2/x4 در اندازه‌های 2242، 2260 و 2280 و همچنین شش پورت SATA 6Gb/s است. این ترکیب برای کاربری‌هایی که علاوه بر SSD NVMe یا M.2 به چند هارد یا SSD SATA نیاز دارند، انعطاف مناسبی ایجاد می‌کند. مادربرد از RAIDهای SATA شامل RAID 0، RAID 1، RAID 5 و RAID 10 نیز پشتیبانی می‌کند.
در بخش ارتباطات، کنترلر Realtek 8118 Gaming LAN با سرعت گیگابیتی روی مادربرد قرار گرفته است و قابلیت مدیریت پهنای باند را ارائه می‌دهد. خروجی‌های تصویری شامل D-Sub، DVI-D و HDMI هستند و در صورت استفاده از پردازنده دارای گرافیک مجتمع، امکان اتصال هم‌زمان تا سه نمایشگر وجود دارد. حداکثر وضوح خروجی HDMI برابر با 4096 × 2160 در 30 هرتز اعلام شده است.
B460M DS3H از کدک صوتی Realtek ALC887، خازن‌های صوتی و طراحی Audio Noise Guard استفاده می‌کند. در بخش خنک‌کاری نیز فناوری Smart Fan 5 با چند سنسور دما، هدرهای Hybrid Fan و قابلیت FAN STOP در نظر گرفته شده است. فناوری DualBIOS نیز از امکانات این مادربرد است و طراحی Micro-ATX با ابعاد 24.4 × 22.5 سانتی‌متر باعث می‌شود در بسیاری از کیس‌های سازگار با این فرم فاکتور قابل استفاده باشد.

مشخصات اصلی:

• برند: GIGABYTE.

• مدل: B460M DS3H.

• چیپست: Intel B460 Express.

• سوکت پردازنده: LGA1200.

• پردازنده‌های قابل پشتیبانی: Intel Core نسل دهم، Pentium و Celeron سازگار با LGA1200.

• فرم فاکتور: Micro-ATX.

• ابعاد: 24.4 × 22.5 سانتی‌متر.

• نوع حافظه: DDR4.

• تعداد اسلات رم: 4 عدد DDR4 DIMM.

• حداکثر ظرفیت رم: 128GB.

• معماری حافظه: Dual Channel.

• سرعت حافظه: تا 2933MHz بسته به پردازنده.

• پشتیبانی از XMP: دارد.

• اسلات کارت گرافیک: 1× PCIe 3.0 x16.

• اسلات‌های توسعه: 2× PCIe 3.0 x1.

• اسلات M.2: یک عدد، با پشتیبانی از PCIe x4/x2 و SATA.

• پورت SATA: 6× SATA 6Gb/s.

• پشتیبانی از RAID: RAID 0 / 1 / 5 / 10.

• شبکه: Realtek 8118 Gaming LAN گیگابیتی.

• خروجی تصویر: D-Sub / DVI-D / HDMI.

• حداکثر نمایشگر هم‌زمان: 3 نمایشگر.

• کدک صوتی: Realtek ALC887.

• قابلیت خنک‌کاری: Smart Fan 5 و FAN STOP.

• BIOS: GIGABYTE UEFI DualBIOS.

• سیستم‌عامل رسمی اعلام‌شده: Windows 10 نسخه 64 بیتی.

ویژگی‌ها و مزایا:

• چهار اسلات DDR4 برای ارتقای راحت‌تر حافظه.

• پشتیبانی از حداکثر 128GB رم.

• پشتیبانی از Dual Channel و XMP.

• سازگاری با پردازنده‌های نسل دهم اینتل.

• یک اسلات PCIe 3.0 x16 برای کارت گرافیک.

• یک اسلات M.2 برای SSDهای NVMe و SATA.

• شش پورت SATA 6Gb/s برای حافظه‌های ذخیره‌سازی.

• پشتیبانی از چند سطح RAID برای درایوهای SATA.

• شبکه گیگابیتی Realtek 8118 با مدیریت پهنای باند.

• خروجی‌های HDMI، DVI-D و D-Sub.

• امکان اتصال تا سه نمایشگر با گرافیک مجتمع پردازنده.

• قابلیت Smart Fan 5 برای کنترل سیستم خنک‌کاری.

• پشتیبانی از FAN STOP برای کاهش فعالیت فن در شرایط مناسب.

• فناوری DualBIOS برای افزایش قابلیت اطمینان بخش BIOS.

• طراحی Micro-ATX برای اسمبل سیستم‌های استاندارد و جمع‌وجور.

مناسب برای:

• سیستم‌های خانگی و روزمره.

• کامپیوترهای اداری و کاری.

• سیستم‌های گیمینگ اقتصادی مبتنی بر نسل دهم اینتل.

• استفاده از پردازنده‌های Core i3 تا Core i9 نسل دهم.

• سیستم‌هایی که به چهار اسلات رم نیاز دارند.

• کامپیوترهای دارای چند هارد یا SSD SATA.

• سیستم‌هایی با یک SSD M.2 در کنار حافظه‌های SATA.

• سیستم‌های دارای کارت گرافیک مجزا.

• اسمبل‌های Micro-ATX.

• کاربرانی که به شبکه گیگابیتی نیاز دارند.

• سیستم‌هایی که به چند خروجی تصویر برای نمایشگرهای مختلف نیاز دارند.

سوالات متداول (FAQ):

• این مادربرد با کدام پردازنده‌های اینتل سازگار است؟

این مدل از پردازنده‌های Intel Core i9، i7، i5 و i3 نسل دهم و همچنین برخی پردازنده‌های Pentium و Celeron با سوکت LGA1200 پشتیبانی می‌کند.

• حداکثر مقدار رم قابل نصب روی B460M DS3H چقدر است؟

حداکثر ظرفیت حافظه 128 گیگابایت است که از طریق چهار اسلات DDR4 قابل نصب خواهد بود. حافظه‌ها می‌توانند در حالت Dual Channel نیز مورد استفاده قرار بگیرند.

• آیا این مادربرد از رم DDR5 پشتیبانی می‌کند؟

خیر. B460M DS3H مخصوص حافظه DDR4 است و امکان نصب ماژول‌های DDR5 روی آن وجود ندارد.

• آیا می‌توان SSD M.2 روی این مادربرد نصب کرد؟

بله. یک اسلات M.2 روی مادربرد وجود دارد که از SSDهای SATA و PCIe x2/x4 در اندازه‌های 2242، 2260 و 2280 پشتیبانی می‌کند.

• چند هارد یا SSD SATA می‌توان به این مادربرد متصل کرد؟

شش پورت SATA 6Gb/s روی مادربرد وجود دارد و در نتیجه امکان اتصال چندین حافظه SATA فراهم است. این پورت‌ها از قابلیت‌های RAID نیز پشتیبانی می‌کنند.

• آیا B460M DS3H برای سیستم گیمینگ مناسب است؟

بله، در صورتی که از یک پردازنده نسل دهم اینتل و کارت گرافیک مناسب استفاده شود، این مادربرد می‌تواند برای یک سیستم گیمینگ اقتصادی یا میان‌رده مورد استفاده قرار گیرد.

• چه خروجی‌هایی برای اتصال مانیتور روی مادربرد وجود دارد؟

این مدل به خروجی‌های D-Sub، DVI-D و HDMI مجهز است و در صورت استفاده از پردازنده دارای گرافیک مجتمع، امکان استفاده هم‌زمان از حداکثر سه نمایشگر وجود دارد.

• آیا این مادربرد شبکه گیگابیتی دارد؟

بله. کنترلر Realtek 8118 Gaming LAN روی مادربرد قرار گرفته و اتصال شبکه سیمی گیگابیتی را ارائه می‌دهد. این کنترلر قابلیت مدیریت پهنای باند نیز دارد.

• Smart Fan 5 در این مادربرد چه کاربردی دارد؟

Smart Fan 5 امکان کنترل بهتر فن‌های سیستم را بر اساس اطلاعات سنسورهای دما فراهم می‌کند. این قابلیت از هدرهای Hybrid Fan و FAN STOP نیز پشتیبانی می‌کند.

• آیا B460M DS3H برای کیس‌های کوچک مناسب است؟

این مادربرد با فرم فاکتور Micro-ATX و ابعاد 24.4 × 22.5 سانتی‌متر ساخته شده است و در کیس‌هایی که از Micro-ATX پشتیبانی می‌کنند قابل نصب است.

جمع‌بندی:

مادربرد گیگابایت مدل B460M DS3H (Rev. 1.0) یک مدل Micro-ATX مبتنی بر چیپست Intel B460 و سوکت LGA1200 است که برای پردازنده‌های نسل دهم اینتل طراحی شده است. چهار اسلات DDR4 با پشتیبانی از حداکثر 128 گیگابایت حافظه، یک اسلات PCIe 3.0 x16، یک M.2 و شش پورت SATA 6Gb/s، بخش مهمی از امکانات سخت‌افزاری این مدل را تشکیل می‌دهند.
وجود شبکه گیگابیتی Realtek 8118، خروجی‌های متنوع تصویر، صدای Realtek ALC887، قابلیت Smart Fan 5 و DualBIOS نیز امکانات مادربرد را برای استفاده روزمره و اسمبل سیستم کامل‌تر می‌کند. این مدل بیشتر برای کاربرانی مناسب است که قصد ساخت یا ارتقای یک سیستم مبتنی بر پردازنده‌های نسل دهم اینتل و حافظه DDR4 را دارند و به تعداد مناسب اسلات رم و پورت‌های ذخیره‌سازی نیاز دارند. در مجموع، B460M DS3H برای یک سیستم خانگی، اداری یا گیمینگ اقتصادی که بر پایه پلتفرم LGA1200 ساخته می‌شود، گزینه‌ای کاربردی محسوب می‌شود.
