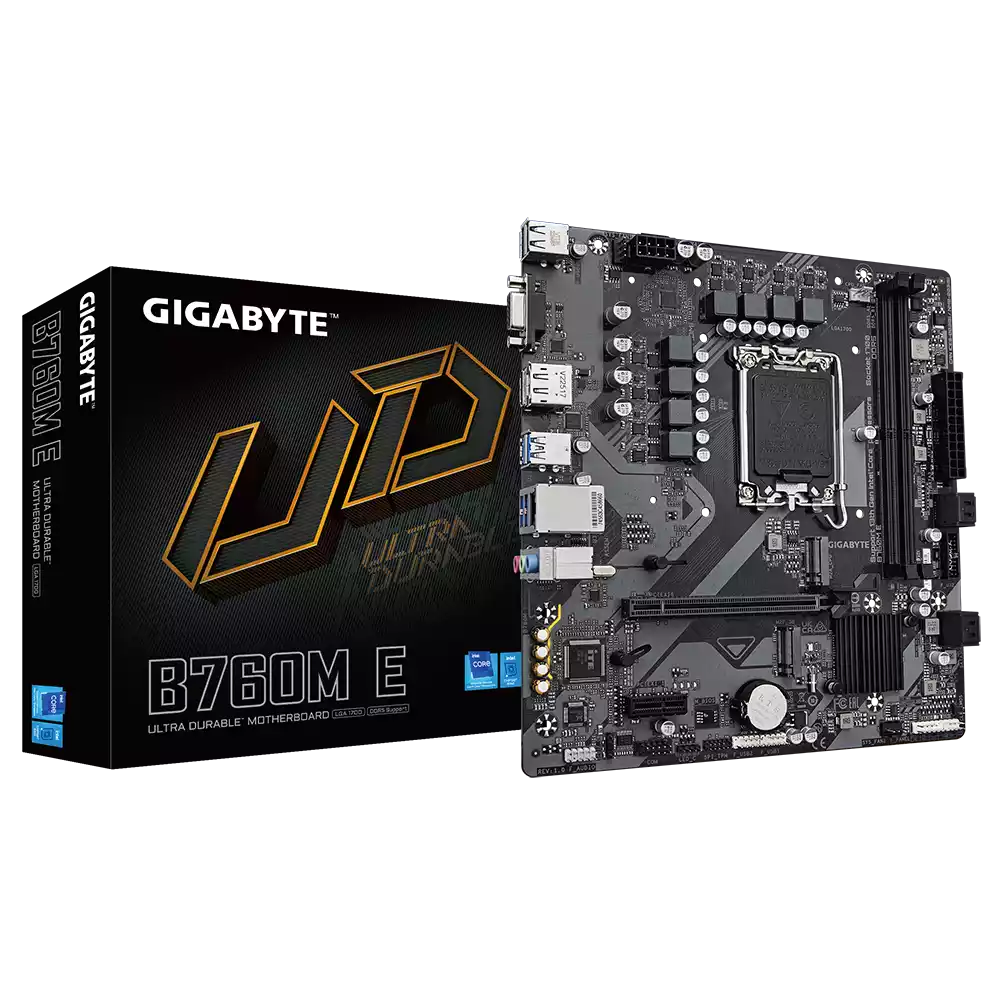

مادربرد گیگابایت مدل B760M E DDR5 (Rev. 1.0)

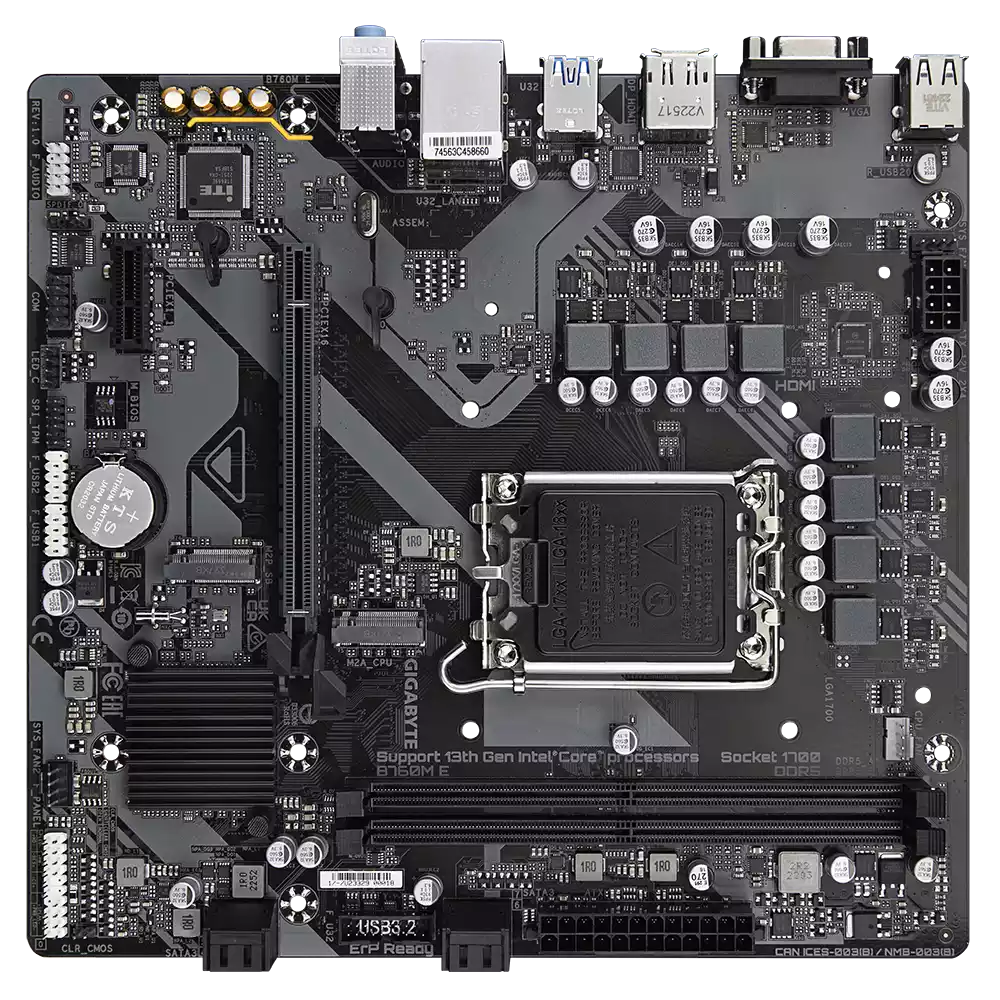

مادربرد گیگابایت مدل B760M E DDR5 (Rev. 1.0) یک مادربرد Micro-ATX با چیپست Intel B760 و سوکت LGA1700 است که برای پردازنده‌های نسل دوازدهم، سیزدهم و چهاردهم اینتل طراحی شده است. این مدل از حافظه DDR5 پشتیبانی می‌کند و با دو اسلات DIMM، امکان نصب حداکثر 128 گیگابایت رم را فراهم می‌سازد. پشتیبانی از Dual Channel و پروفایل‌های XMP نیز امکان استفاده از حافظه‌های سریع‌تر و سازگار را فراهم می‌کند. گیگابایت برای این مادربرد پشتیبانی از حافظه DDR5 با سرعت‌هایی تا 7200MT/s در حالت اورکلاک را اعلام کرده است، هرچند سرعت نهایی به پردازنده، ماژول حافظه و پیکربندی سیستم بستگی دارد.
یکی از نکات مهم B760M E، وجود دو اسلات M.2 با رابط PCIe 4.0 x4 است. به این ترتیب می‌توان دو SSD NVMe را به‌صورت مستقیم روی مادربرد نصب کرد و برای سیستم‌عامل، نرم‌افزارها و بازی‌ها فضای ذخیره‌سازی پرسرعت در اختیار داشت. در کنار این دو اسلات، چهار پورت SATA 6Gb/s نیز برای اتصال هارددیسک و SSDهای SATA در نظر گرفته شده است. برای کارت گرافیک هم یک اسلات PCIe 4.0 x16 وجود دارد که با طراحی EZ-Latch، خارج کردن کارت گرافیک را ساده‌تر می‌کند.
در بخش مدار تغذیه، این مادربرد از طراحی Hybrid Digital VRM با آرایش 6+1+1 فاز استفاده می‌کند. چنین ساختاری برای پردازنده‌های سازگار با پلتفرم LGA1700 در سیستم‌های خانگی، کاری و گیمینگ کاربرد دارد. یک کانکتور 8-Pin برای تأمین برق پردازنده نیز در نظر گرفته شده است. البته با توجه به کلاس چیپست B760 و طراحی این مدل، انتخاب پردازنده باید متناسب با سطح امکانات و مدار تغذیه مادربرد انجام شود.
B760M E در بخش ارتباطات شبکه به کنترلر Realtek GbE LAN مجهز شده و اتصال سیمی گیگابیتی را ارائه می‌دهد. برای خروجی تصویر نیز D-Sub، HDMI و DisplayPort روی پنل پشتی قرار گرفته‌اند. در صورت استفاده از پردازنده دارای گرافیک مجتمع، امکان استفاده هم‌زمان از حداکثر سه نمایشگر وجود دارد. HDMI از وضوح 4096 × 2160 در 60 هرتز و DisplayPort از وضوح 4096 × 2304 در 60 هرتز پشتیبانی می‌کند.
در بخش صوتی، Realtek Audio Codec، صدای HD تا 7.1 کاناله، Audio Noise Guard و خازن‌های صوتی در نظر گرفته شده‌اند. قابلیت Smart Fan 6 نیز امکان مدیریت فن‌ها را بر اساس اطلاعات سنسورهای حرارتی فراهم می‌کند و از هدرهای Hybrid Fan و FAN STOP پشتیبانی دارد. فرم فاکتور Micro-ATX با ابعاد 23 × 21.5 سانتی‌متر باعث می‌شود این مادربرد در کیس‌های استاندارد Micro-ATX و بسیاری از کیس‌های Mid Tower نیز قابل استفاده باشد.
از دیگر امکانات این مدل می‌توان به GIGABYTE Control Center، Q-Flash، یک هدر RGB و پشتیبانی از قابلیت‌های مدیریت حافظه DDR5 اشاره کرد. در مجموع، ترکیب دو اسلات M.2 PCIe 4.0، حافظه DDR5، PCIe 4.0 x16 و شبکه گیگابیتی باعث شده B760M E برای اسمبل سیستم‌های جدید مبتنی بر LGA1700 امکانات مناسبی ارائه دهد.

مشخصات اصلی:

• برند: GIGABYTE.

• مدل: B760M E DDR5.

• چیپست: Intel B760 Express.

• سوکت پردازنده: LGA1700.

• پردازنده‌های قابل پشتیبانی: Intel Core نسل 12، 13 و 14، Pentium Gold و Celeron.

• فرم فاکتور: Micro-ATX.

• ابعاد: 23 × 21.5 سانتی‌متر.

• نوع حافظه: DDR5.

• تعداد اسلات رم: 2 عدد DDR5 DIMM.

• حداکثر ظرفیت رم: 128GB.

• معماری حافظه: Dual Channel.

• حداکثر سرعت حافظه: تا 7200MT/s در حالت O.C.

• پشتیبانی از XMP: دارد.

• اسلات کارت گرافیک: 1× PCIe 4.0 x16.

• اسلات M.2: 2× PCIe 4.0 x4.

• پورت SATA: 4× SATA 6Gb/s.

• شبکه: Realtek GbE LAN.

• خروجی تصویر: D-Sub / HDMI / DisplayPort.

• حداکثر نمایشگر هم‌زمان: 3 نمایشگر.

• حداکثر وضوح HDMI: 4096 × 2160 در 60Hz.

• حداکثر وضوح DisplayPort: 4096 × 2304 در 60Hz.

• مدار تغذیه: 6+1+1 فاز Hybrid Digital VRM.

• سیستم صوتی: Realtek HD Audio تا 7.1 کانال.

• قابلیت خنک‌کاری: Smart Fan 6 و FAN STOP.

• BIOS: AMI UEFI BIOS با یک حافظه Flash 128Mbit.

• نرم‌افزار مدیریتی: GIGABYTE Control Center.

• سیستم‌عامل: Windows 10 و Windows 11 نسخه 64 بیتی.

ویژگی‌ها و مزایا:

• پشتیبانی از پردازنده‌های نسل 12، 13 و 14 اینتل.

• استفاده از حافظه DDR5 با دو اسلات DIMM.

• پشتیبانی از حداکثر 128GB رم.

• پشتیبانی از XMP برای تنظیم حافظه.

• دو اسلات M.2 PCIe 4.0 x4 برای SSD NVMe.

• اسلات PCIe 4.0 x16 برای کارت گرافیک.

• طراحی EZ-Latch برای آزاد کردن آسان‌تر کارت گرافیک.

• چهار پورت SATA 6Gb/s برای حافظه‌های SATA.

• شبکه گیگابیتی Realtek.

• خروجی‌های HDMI، DisplayPort و D-Sub.

• امکان اتصال هم‌زمان تا سه نمایشگر.

• مدار تغذیه 6+1+1 فاز Hybrid Digital VRM.

• قابلیت Smart Fan 6 برای مدیریت فن‌ها.

• پشتیبانی از FAN STOP.

• Audio Noise Guard برای کاهش تداخل صوتی.

• پشتیبانی از GIGABYTE Control Center و Q-Flash.

مناسب برای:

• سیستم‌های خانگی و کاری جدید.

• سیستم‌های گیمینگ اقتصادی تا میان‌رده.

• کامپیوترهای مجهز به پردازنده‌های LGA1700.

• سیستم‌هایی که از حافظه DDR5 استفاده می‌کنند.

• اسمبل‌هایی که به دو SSD NVMe نیاز دارند.

• سیستم‌های دارای کارت گرافیک مجزا.

• کامپیوترهای Micro-ATX و Mid Tower.

• سیستم‌هایی با چند هارد یا SSD SATA.

• کاربرانی که به چند خروجی تصویر نیاز دارند.

• سیستم‌های روزمره، اداری و چندرسانه‌ای.

• کاربرانی که امکان ارتقای حافظه و فضای ذخیره‌سازی برایشان اهمیت دارد.

سوالات متداول (FAQ):

• این مادربرد با کدام پردازنده‌های اینتل سازگار است؟

B760M E از پردازنده‌های Intel Core نسل دوازدهم، سیزدهم و چهاردهم با سوکت LGA1700 پشتیبانی می‌کند و با پردازنده‌های Pentium Gold و Celeron سازگار با این سوکت نیز قابل استفاده است.

• حداکثر مقدار رم قابل نصب روی این مادربرد چقدر است؟

حداکثر ظرفیت حافظه 128 گیگابایت است که از طریق دو اسلات DDR5 DIMM قابل نصب خواهد بود.

• آیا این مدل از رم DDR4 پشتیبانی می‌کند؟

خیر. B760M E نسخه DDR5 است و برای استفاده از آن باید ماژول‌های حافظه DDR5 تهیه شود.

• چند SSD M.2 می‌توان روی این مادربرد نصب کرد؟

دو اسلات M.2 روی مادربرد وجود دارد که هر دو از رابط PCIe 4.0 x4 پشتیبانی می‌کنند؛ بنابراین امکان نصب دو SSD NVMe به‌صورت مستقیم فراهم است.

• آیا می‌توان کارت گرافیک قدرتمند روی این مادربرد نصب کرد؟

بله. اسلات اصلی کارت گرافیک از نوع PCIe 4.0 x16 است و برای نصب کارت‌های گرافیک مجزا مورد استفاده قرار می‌گیرد. البته انتخاب کارت گرافیک باید با پردازنده، پاور و فضای کیس هماهنگ باشد.

• حداکثر سرعت رم قابل پشتیبانی چقدر است؟

گیگابایت پشتیبانی از حافظه DDR5 تا 7200MT/s در حالت O.C. را اعلام کرده است. سرعت واقعی به نوع حافظه، پردازنده و تنظیمات سیستم بستگی دارد.

• آیا امکان اتصال چند مانیتور وجود دارد؟

بله. این مادربرد دارای خروجی‌های D-Sub، HDMI و DisplayPort است و در صورت استفاده از پردازنده دارای گرافیک مجتمع، امکان اتصال هم‌زمان حداکثر سه نمایشگر وجود دارد.

• آیا B760M E برای سیستم گیمینگ مناسب است؟

برای سیستم‌های گیمینگ اقتصادی تا میان‌رده انتخاب مناسبی است. وجود PCIe 4.0 x16، پشتیبانی از DDR5 و دو اسلات M.2 PCIe 4.0 امکان ساخت یک سیستم جدید با قطعات سریع‌تر را فراهم می‌کند.

• آیا این مادربرد شبکه گیگابیتی دارد؟

بله. کنترلر Realtek GbE LAN روی مادربرد قرار گرفته و اتصال شبکه سیمی با سرعت گیگابیتی را ارائه می‌دهد.

• قابلیت Smart Fan 6 در این مدل چه کاربردی دارد؟

Smart Fan 6 برای کنترل بهتر فن‌های سیستم استفاده می‌شود و با کمک سنسورهای دما و هدرهای Hybrid Fan می‌تواند عملکرد خنک‌کننده را مدیریت کند. قابلیت FAN STOP نیز برای کاهش فعالیت فن در شرایط مناسب در نظر گرفته شده است.

جمع‌بندی:

مادربرد گیگابایت مدل B760M E DDR5 یک مدل Micro-ATX با چیپست Intel B760 و سوکت LGA1700 است که برای پردازنده‌های نسل دوازدهم، سیزدهم و چهاردهم اینتل طراحی شده است. پشتیبانی از حداکثر 128 گیگابایت حافظه DDR5، دو اسلات M.2 PCIe 4.0 x4، یک اسلات PCIe 4.0 x16 و چهار پورت SATA 6Gb/s، امکانات اصلی این مدل را تشکیل می‌دهند.
وجود شبکه گیگابیتی، خروجی‌های تصویری متنوع، صدای HD، مدار تغذیه 6+1+1 فاز و Smart Fan 6 نیز مجموعه امکانات آن را برای یک سیستم روزمره یا گیمینگ کامل‌تر می‌کند. فرم فاکتور Micro-ATX باعث شده برای کیس‌های جمع‌وجور نیز قابل استفاده باشد. در مجموع، B760M E برای کاربرانی که قصد اسمبل یک سیستم LGA1700 با رم DDR5 و دو حافظه NVMe دارند، گزینه‌ای کاربردی و قابل بررسی محسوب می‌شود.
