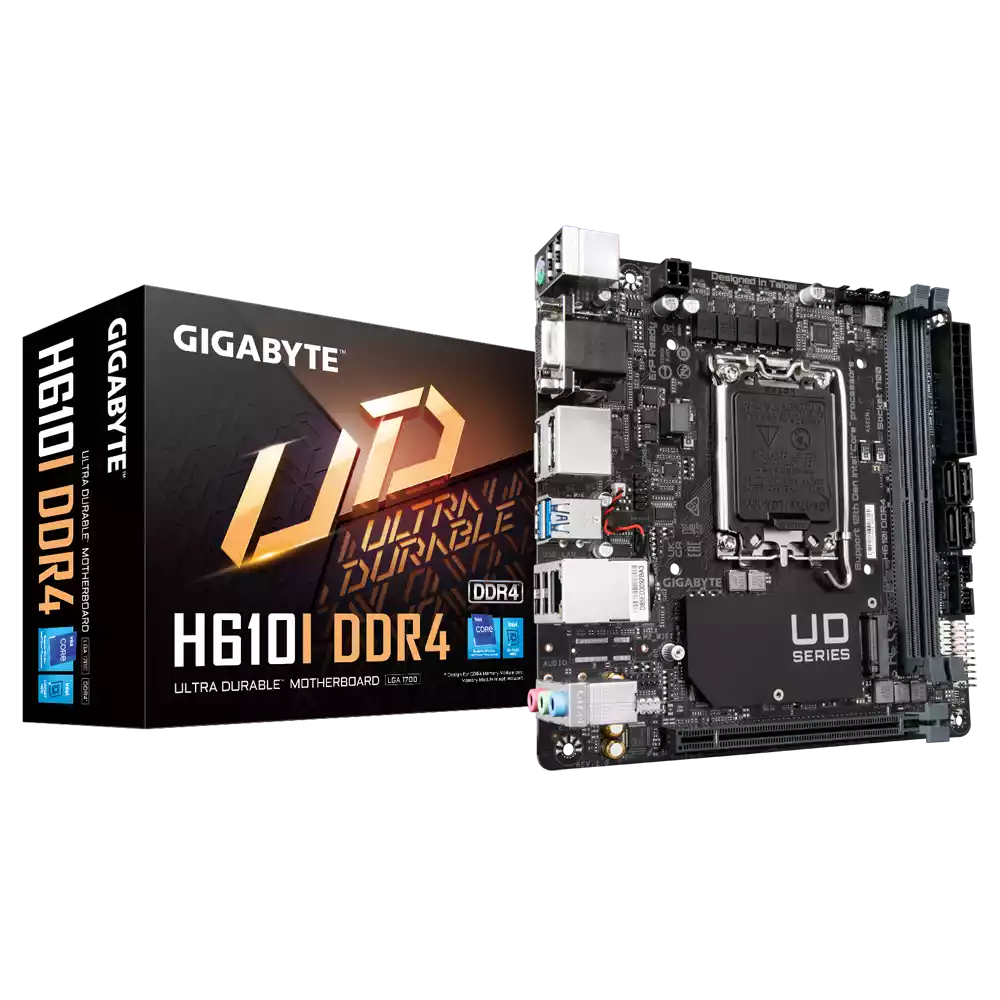

مادربرد گیگابایت مدل H610I DDR4 (Rev. 1.0)

مادربرد گیگابایت مدل H610I DDR4 (Rev. 1.0) یک مادربرد Mini-ITX با چیپست Intel H610 و سوکت LGA1700 است که برای ساخت سیستم‌های جمع‌وجور با پردازنده‌های سازگار اینتل طراحی شده است. این مدل از حافظه DDR4 استفاده می‌کند و دو اسلات DIMM در اختیار کاربر قرار می‌دهد. حداکثر ظرفیت حافظه قابل پشتیبانی 64 گیگابایت است و حافظه‌ها در حالت Dual Channel فعالیت می‌کنند. گیگابایت برای این مادربرد از حافظه‌های DDR4 با سرعت‌هایی تا 3200MHz پشتیبانی می‌کند و امکان استفاده از پروفایل‌های XMP نیز وجود دارد.
فرم فاکتور Mini-ITX و ابعاد 17 × 17 سانتی‌متر، یکی از مهم‌ترین ویژگی‌های H610I DDR4 محسوب می‌شود. این ابعاد برای کیس‌های کوچک و سیستم‌هایی که فضای داخلی محدودی دارند مناسب است، بدون اینکه کاربر مجبور باشد از پردازنده‌های دسکتاپ استاندارد صرف‌نظر کند. سوکت LGA1700 امکان استفاده از پردازنده‌های Intel Core نسل دوازدهم، سیزدهم و چهاردهم را فراهم می‌کند، هرچند پشتیبانی دقیق از هر پردازنده به نسخه BIOS و فهرست سازگاری CPU بستگی دارد.
در بخش توسعه، یک اسلات PCIe 4.0 x16 برای نصب کارت گرافیک یا سایر تجهیزات سازگار در نظر گرفته شده است. برای ذخیره‌سازی نیز یک اسلات M.2 با رابط PCIe 3.0 x4 و چهار پورت SATA 6Gb/s وجود دارد. بنابراین با وجود ابعاد کوچک مادربرد، امکان استفاده از یک SSD NVMe در کنار چند حافظه SATA فراهم است و برای بسیاری از سیستم‌های خانگی، اداری و گیمینگ جمع‌وجور محدودیت جدی ایجاد نمی‌کند.
H610I DDR4 در بخش شبکه به کنترلر Intel Gigabit LAN مجهز شده و برای اتصال سیمی به شبکه و اینترنت سرعت 1Gbps را ارائه می‌دهد. بخش صوتی نیز از کدک Realtek HD Audio و خروجی‌های چندکاناله پشتیبانی می‌کند. در پنل پشتی، علاوه بر USB و LAN، خروجی‌های D-Sub، دو DisplayPort و HDMI 2.0 قرار گرفته‌اند. استفاده از خروجی‌های تصویر مادربرد به پردازنده‌ای با گرافیک مجتمع نیاز دارد.
برای کنترل خنک‌کاری نیز قابلیت Smart Fan 6 در نظر گرفته شده است. این قابلیت از چند سنسور دما و هدرهای Hybrid Fan پشتیبانی می‌کند و امکان FAN STOP را نیز فراهم می‌سازد. مدار تغذیه 4+1+1 فاز Hybrid Digital VRM و PCB هشت‌لایه نیز بخشی از طراحی این مدل هستند و برای استفاده در سیستم‌های جمع‌وجور با قطعات استاندارد کاربرد دارند.

مشخصات اصلی:

• برند: GIGABYTE.

• مدل: H610I DDR4.

• چیپست: Intel H610 Express.

• سوکت پردازنده: LGA1700.

• پردازنده‌های قابل پشتیبانی: Intel Core نسل 12، 13 و 14، Pentium Gold و Celeron، بسته به پشتیبانی BIOS.

• فرم فاکتور: Mini-ITX.

• ابعاد: 17 × 17 سانتی‌متر.

• نوع حافظه: DDR4.

• تعداد اسلات رم: 2 عدد DDR4 DIMM.

• حداکثر ظرفیت رم: 64GB.

• معماری حافظه: Dual Channel.

• حداکثر سرعت رسمی حافظه: DDR4-3200.

• پشتیبانی از XMP: دارد.

• اسلات کارت گرافیک: 1× PCIe 4.0 x16.

• اسلات M.2: یک عدد M.2 PCIe 3.0 x4.

• پورت SATA: 4× SATA 6Gb/s.

• شبکه: Intel Gigabit LAN.

• خروجی تصویر: 1× D-Sub، 2× DisplayPort و 1× HDMI.

• حداکثر وضوح HDMI: 4096 × 2160 در 60Hz.

• حداکثر وضوح D-Sub: 1920 × 1200 در 60Hz.

• مدار تغذیه: 4+1+1 فاز Hybrid Digital VRM.

• سیستم صوتی: Realtek HD Audio با پشتیبانی از صدای چندکاناله.

• قابلیت خنک‌کاری: Smart Fan 6 و FAN STOP.

• هدر فن: 1× CPU Fan و 2× System Fan.

• سیستم‌عامل: Windows 10 و Windows 11 نسخه 64 بیتی.

ویژگی‌ها و مزایا:

• فرم فاکتور Mini-ITX برای سیستم‌های کوچک.

• پشتیبانی از پردازنده‌های نسل 12، 13 و 14 اینتل.

• استفاده از حافظه DDR4 با دو اسلات DIMM.

• پشتیبانی از حداکثر 64GB رم.

• پشتیبانی از Dual Channel و XMP.

• اسلات PCIe 4.0 x16 برای کارت گرافیک.

• یک اسلات M.2 PCIe 3.0 x4 برای SSD NVMe.

• چهار پورت SATA 6Gb/s برای حافظه‌های SATA.

• شبکه Intel Gigabit LAN.

• خروجی‌های HDMI، DisplayPort و D-Sub.

• قابلیت Smart Fan 6 برای مدیریت فن‌ها.

• پشتیبانی از FAN STOP.

• مدار تغذیه 4+1+1 فاز.

• استفاده از Audio Noise Guard برای کاهش تداخلات صوتی.

• طراحی مناسب برای کیس‌های Mini-ITX و سیستم‌های کم‌حجم.

مناسب برای:

• سیستم‌های Mini-ITX و کم‌حجم.

• کامپیوترهای خانگی با فضای محدود.

• سیستم‌های اداری و کاری کوچک.

• سیستم‌های گیمینگ جمع‌وجور.

• اسمبل‌های مجهز به پردازنده‌های LGA1700.

• سیستم‌هایی که از رم DDR4 استفاده می‌کنند.

• کامپیوترهای دارای یک SSD NVMe و چند حافظه SATA.

• سیستم‌هایی که به کارت گرافیک مجزا نیاز دارند.

• کامپیوترهای چندرسانه‌ای و خانگی.

• کاربرانی که به چند خروجی تصویر نیاز دارند.

سوالات متداول (FAQ):

• این مادربرد از چه پردازنده‌هایی پشتیبانی می‌کند؟

H610I DDR4 از پردازنده‌های Intel Core نسل دوازدهم، سیزدهم و چهاردهم با سوکت LGA1700 پشتیبانی می‌کند و با برخی مدل‌های Pentium Gold و Celeron نیز سازگار است. پشتیبانی نهایی هر مدل پردازنده به BIOS و فهرست CPUهای سازگار بستگی دارد.

• آیا این مادربرد از رم DDR5 پشتیبانی می‌کند؟

خیر. این نسخه به دو اسلات DDR4 مجهز شده و حداکثر 64 گیگابایت حافظه DDR4 را پشتیبانی می‌کند. بنابراین هنگام خرید رم باید حتماً مدل DDR4 انتخاب شود.

• آیا H610I DDR4 برای کیس‌های کوچک مناسب است؟

بله. فرم فاکتور Mini-ITX و ابعاد 17 × 17 سانتی‌متر باعث شده این مادربرد برای کیس‌های کوچک و سیستم‌هایی که فضای داخلی محدودی دارند گزینه مناسبی باشد.

• آیا می‌توان کارت گرافیک مجزا روی این مادربرد نصب کرد؟

بله. یک اسلات PCIe 4.0 x16 روی مادربرد وجود دارد که برای نصب کارت گرافیک یا تجهیزات سازگار قابل استفاده است.

• چند SSD M.2 روی این مادربرد نصب می‌شود؟

این مدل یک اسلات M.2 دارد که از SSDهای NVMe با رابط PCIe 3.0 x4 پشتیبانی می‌کند. علاوه بر آن، چهار پورت SATA 6Gb/s برای حافظه‌های SATA در اختیار کاربر قرار گرفته است.

• حداکثر مقدار رم قابل نصب چقدر است؟

حداکثر ظرفیت حافظه 64 گیگابایت است و این مقدار از طریق دو اسلات DDR4 DIMM قابل نصب خواهد بود. حافظه‌ها نیز می‌توانند در حالت Dual Channel مورد استفاده قرار بگیرند.

• آیا خروجی تصویر روی مادربرد وجود دارد؟

بله. H610I DDR4 دارای یک خروجی D-Sub، دو DisplayPort و یک HDMI است. برای استفاده از این خروجی‌ها باید پردازنده مورد استفاده دارای گرافیک مجتمع باشد.

• آیا این مادربرد برای سیستم گیمینگ مناسب است؟

برای یک سیستم گیمینگ جمع‌وجور می‌تواند گزینه مناسبی باشد. وجود اسلات PCIe 4.0 x16 امکان نصب کارت گرافیک مجزا را فراهم می‌کند و دو اسلات DDR4 نیز برای ساخت یک سیستم گیمینگ کوچک کافی هستند.

• آیا H610I DDR4 شبکه گیگابیتی دارد؟

بله. این مادربرد از کنترلر Intel Gigabit LAN استفاده می‌کند و اتصال شبکه سیمی با سرعت تا 1Gbps را ارائه می‌دهد.

جمع‌بندی:

مادربرد گیگابایت مدل H610I DDR4 یک مدل Mini-ITX با چیپست Intel H610 و سوکت LGA1700 است که بیشتر برای ساخت سیستم‌های کم‌حجم طراحی شده است. پشتیبانی از پردازنده‌های نسل دوازدهم، سیزدهم و چهاردهم، دو اسلات DDR4 با ظرفیت مجموع 64 گیگابایت، یک PCIe 4.0 x16 و یک M.2 PCIe 3.0 x4، امکانات اصلی موردنیاز برای یک سیستم جمع‌وجور را فراهم می‌کنند.
چهار پورت SATA، شبکه Intel Gigabit، خروجی‌های تصویری متنوع و قابلیت Smart Fan 6 نیز امکانات این مادربرد را کامل‌تر می‌کنند. در مقابل، دو اسلات رم و تنها یک اسلات M.2 نشان می‌دهد که H610I DDR4 بیشتر برای سیستم‌های ساده و کم‌حجم ساخته شده و برای اسمبل‌هایی با تعداد زیاد تجهیزات توسعه انتخاب ایده‌آلی نیست. در مجموع، این مدل برای کاربرانی که یک مادربرد Mini-ITX با حافظه DDR4 و سوکت LGA1700 می‌خواهند، گزینه‌ای قابل بررسی است.
