مادربرد گیگابایت مدل Z790 D AX (Rev. 1.x) DDR5

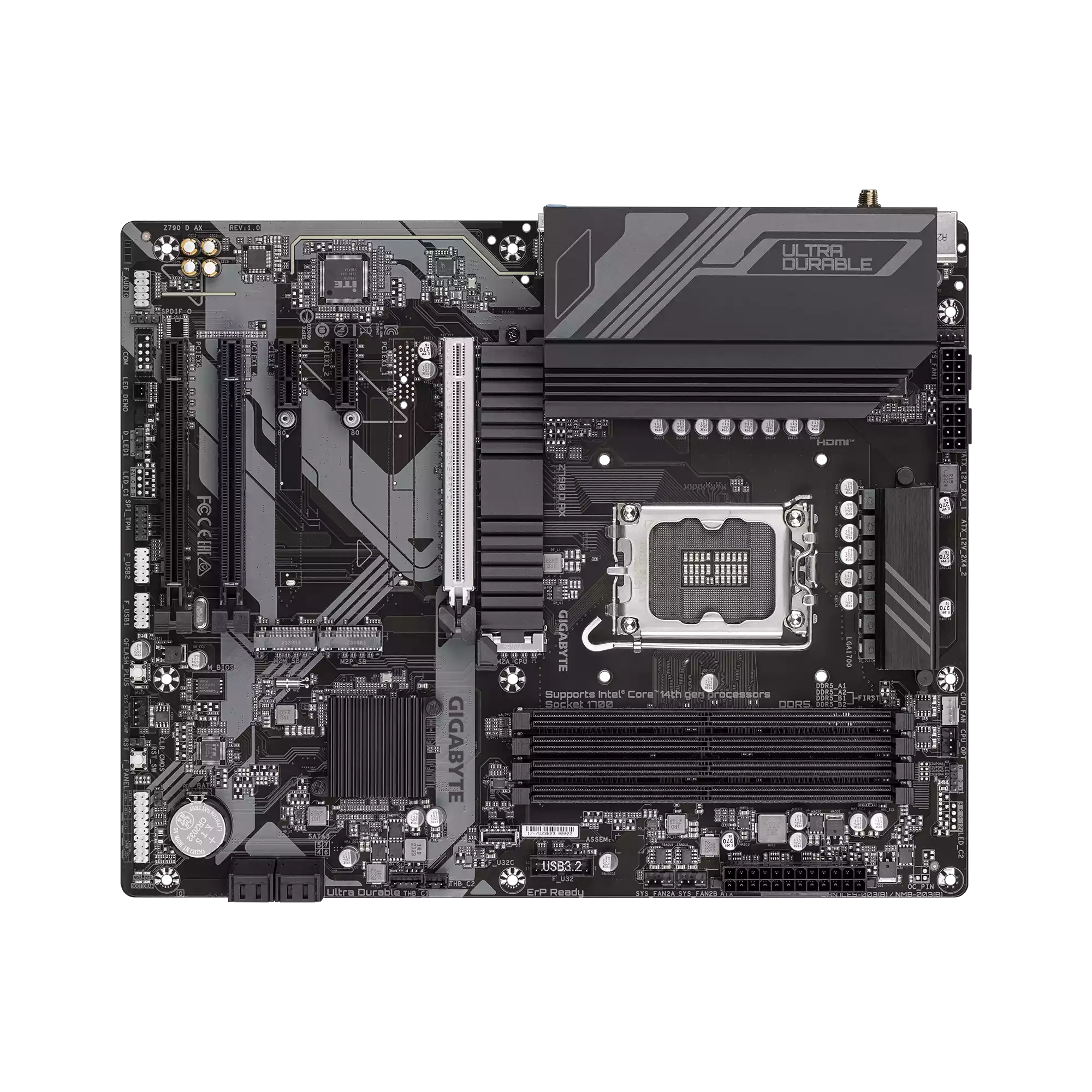

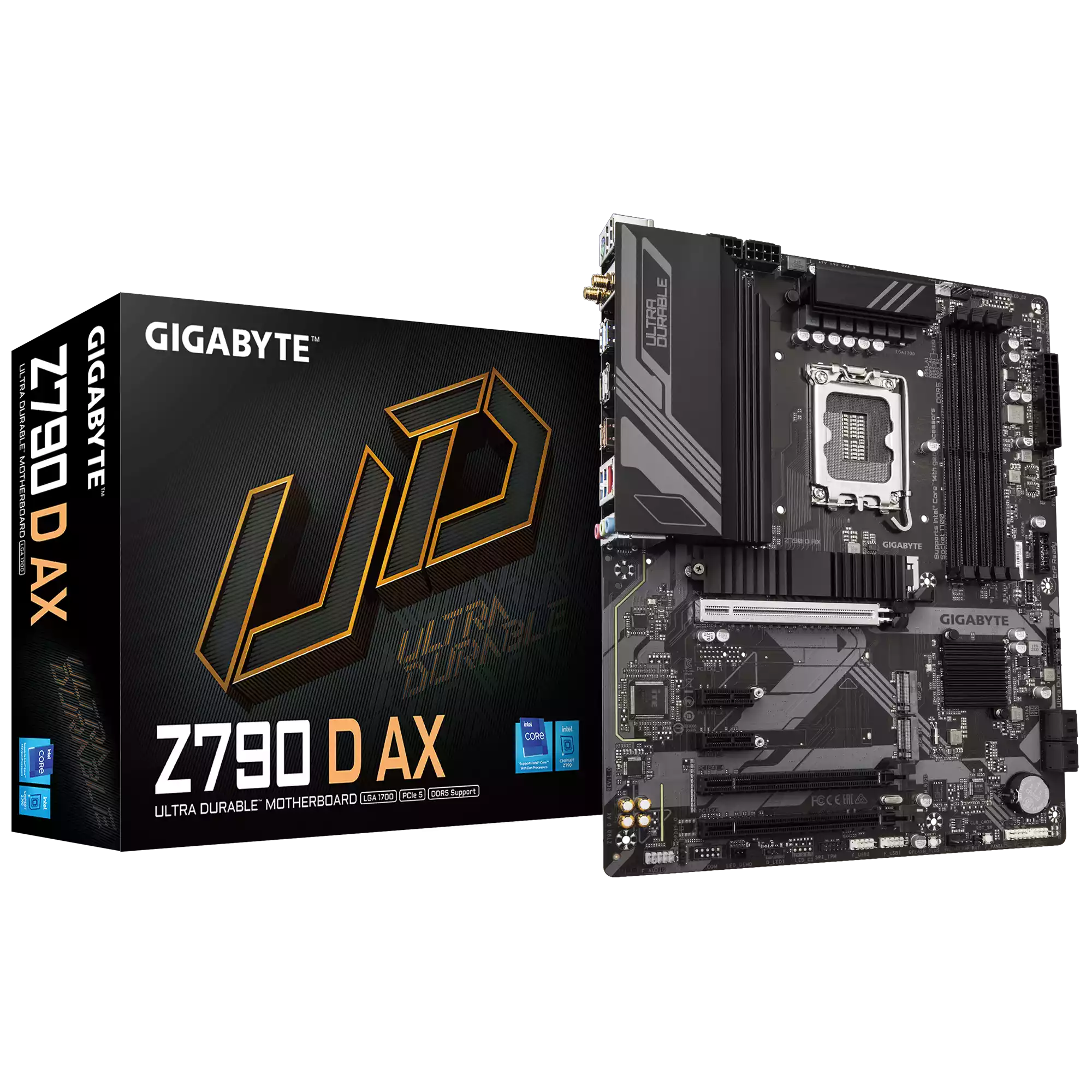

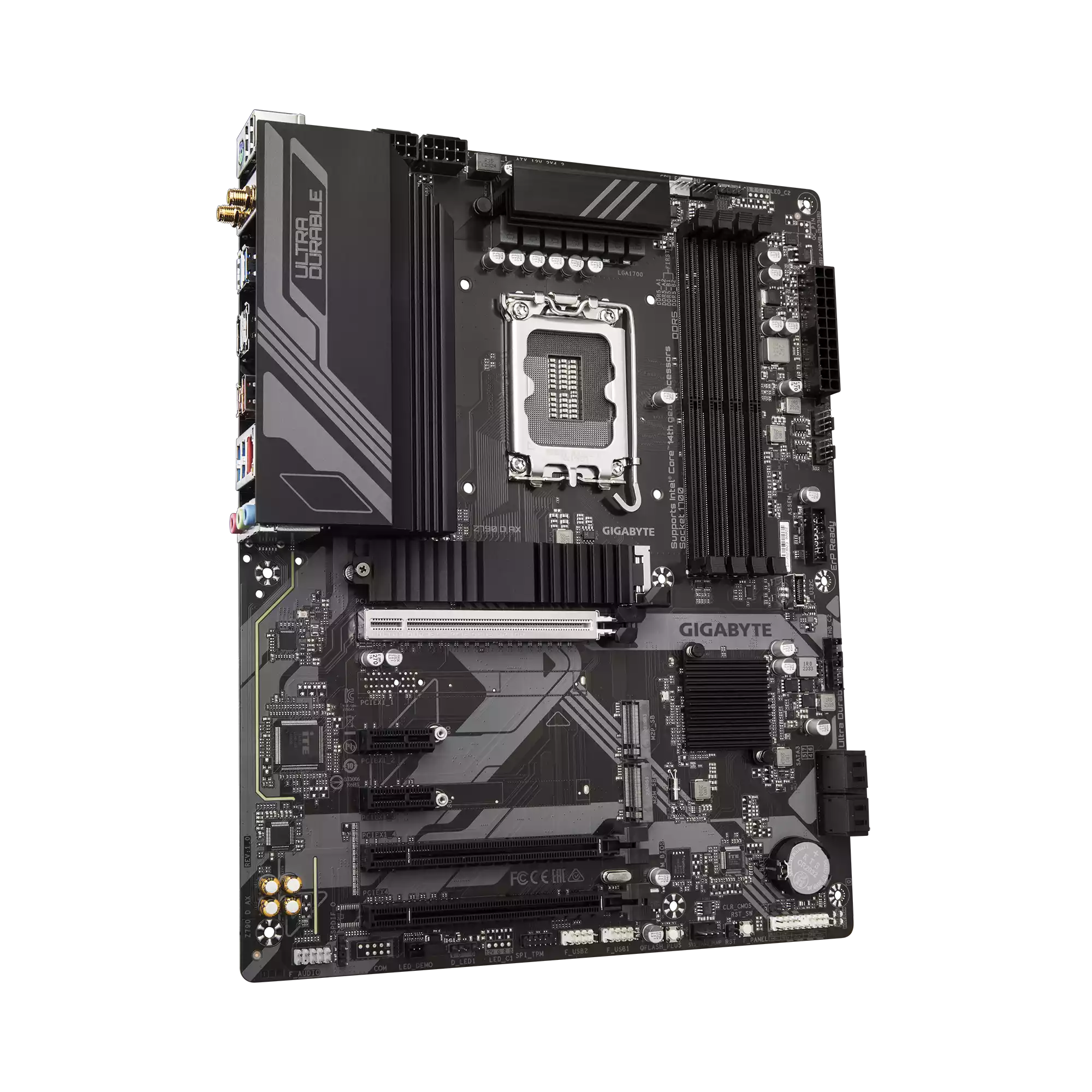

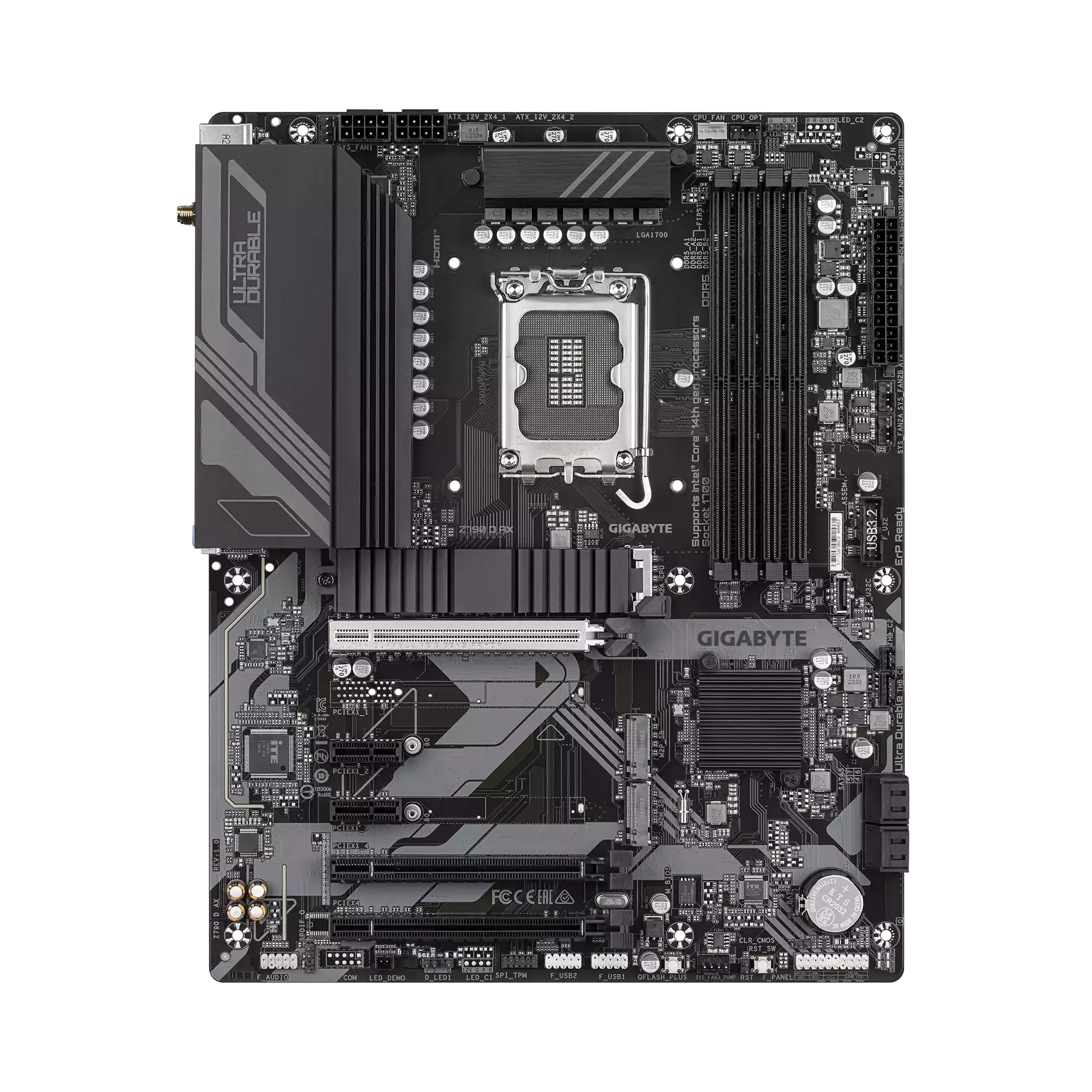

مادربرد گیگابایت مدل Z790 D AX DDR5 یک مادربرد ATX بر پایه چیپست Intel Z790 است که برای پردازنده‌های نسل دوازدهم، سیزدهم و چهاردهم اینتل با سوکت LGA1700 طراحی شده است. این مدل از حافظه‌های DDR5 پشتیبانی می‌کند و چهار اسلات DIMM در اختیار کاربر قرار می‌دهد که امکان نصب حداکثر 256 گیگابایت حافظه را فراهم می‌کنند. پشتیبانی از XMP نیز امکان استفاده از پروفایل‌های آماده حافظه‌های سازگار را فراهم کرده است.
در بخش پردازنده، چیپست Z790 امکانات مناسبی برای ساخت سیستم‌های گیمینگ و پردازشی ارائه می‌دهد و این مادربرد با پردازنده‌های Core i9، Core i7، Core i5 و Core i3 نسل‌های سازگار قابل استفاده است. وجود دو کانکتور 8-Pin برای تأمین توان پردازنده نیز برای اسمبل سیستم‌های مجهز به CPUهای پرمصرف‌تر در نظر گرفته شده است.
یکی از بخش‌های مهم Z790 D AX، اسلات اصلی PCI Express 5.0 x16 است که برای نصب کارت گرافیک یا SSD NVMe سازگار در نظر گرفته شده و مستقیماً به پردازنده متصل است. در کنار آن، دو اسلات PCIe x16 دیگر با پهنای باند متفاوت و دو اسلات PCIe x1 نیز قرار گرفته‌اند تا امکان نصب کارت‌های توسعه مختلف فراهم شود.
برای فضای ذخیره‌سازی، مادربرد سه اسلات M.2 دارد. دو اسلات از رابط PCIe 4.0 x4/x2 برای SSDهای NVMe پشتیبانی می‌کنند و اسلات سوم علاوه بر PCIe 4.0 x4/x2، امکان استفاده از SSDهای M.2 SATA را نیز فراهم می‌کند. چهار پورت SATA 6Gb/s نیز برای اتصال هارددیسک و SSDهای SATA در نظر گرفته شده است. این ترکیب برای سیستم‌هایی که به چند فضای ذخیره‌سازی نیاز دارند، انعطاف مناسبی ایجاد می‌کند.
در بخش شبکه، این مدل به LAN با سرعت 2.5GbE مجهز شده است. ارتباط بی‌سیم نیز توسط ماژول Wi-Fi 6E انجام می‌شود و بسته به نسخه PCB، ماژول Intel AX211 یا Realtek RTL8852CE مورد استفاده قرار گرفته است. هر دو نسخه از Wi-Fi 6E و Bluetooth 5.3 پشتیبانی می‌کنند. بنابراین هنگام خرید نسخه دقیق PCB و ماژول بی‌سیم بهتر است بررسی شود.

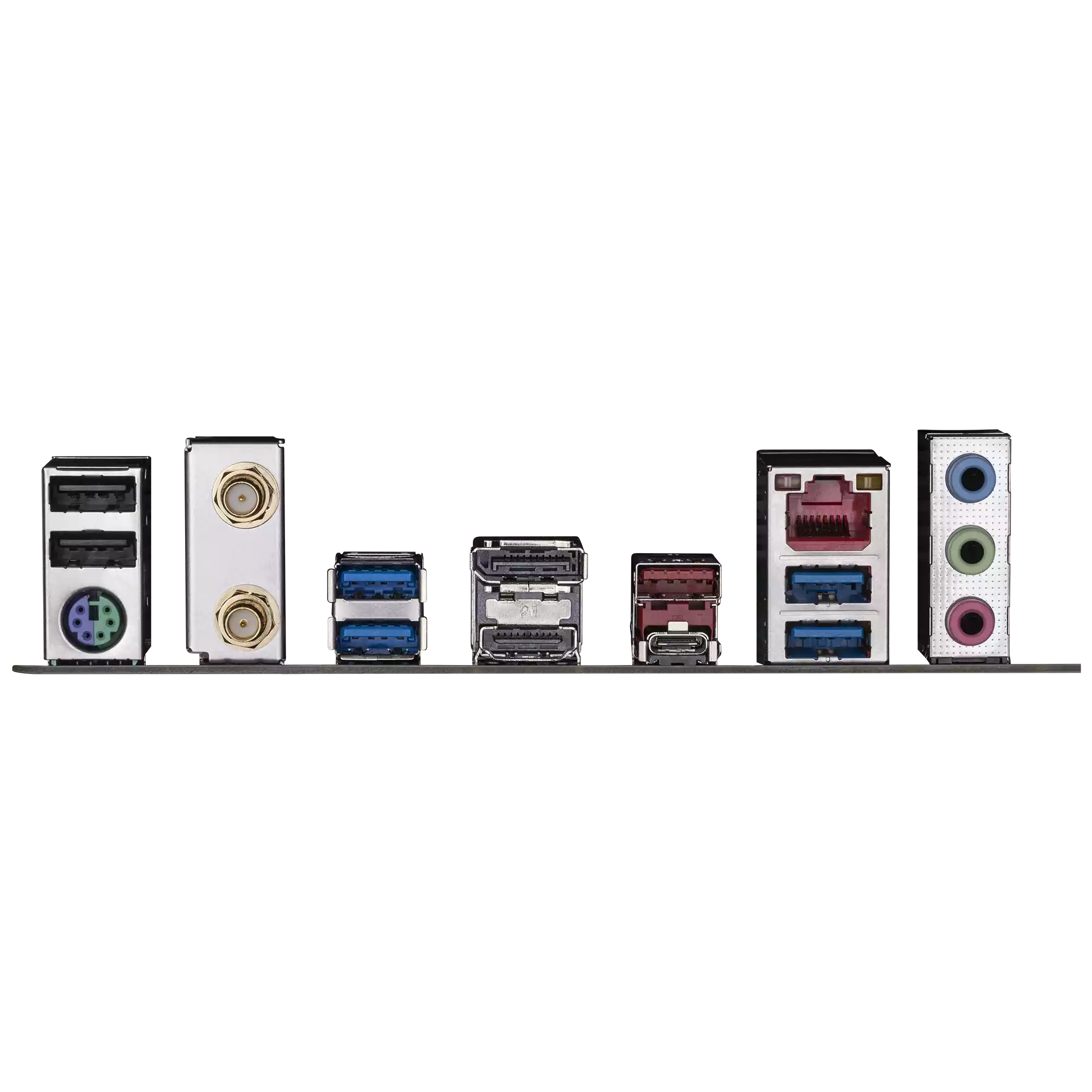

برای اتصال تجهیزات جانبی، در پنل پشتی یک USB Type-C با استاندارد USB 3.2 Gen 2، یک USB Type-A با همین نسل، چهار USB 3.2 Gen 1 و دو USB 2.0/1.1 وجود دارد. همچنین هدرهای داخلی USB امکان اتصال پورت‌های پنل جلویی کیس را فراهم می‌کنند. وجود Q-Flash Plus نیز به‌روزرسانی BIOS را بدون نیاز به نصب پردازنده یا حافظه سازگار ساده‌تر می‌کند.
بخش صوتی مادربرد از کدک صوتی Realtek HD Audio استفاده می‌کند و امکان پشتیبانی از صدای چندکاناله تا 7.1 کانال را دارد. خروجی S/PDIF نیز برای سیستم‌های صوتی سازگار در نظر گرفته شده است. در بخش تصویر هم HDMI و DisplayPort روی پنل پشتی قرار دارند، البته استفاده از آن‌ها به داشتن پردازنده‌ای با گرافیک مجتمع وابسته است.
از نظر مدیریت و کنترل سیستم، مادربرد به هدرهای متعدد برای فن و پمپ خنک‌کننده مجهز شده است. قابلیت پایش دما، ولتاژ، سرعت فن و جریان خنک‌کننده نیز وجود دارد. نرم‌افزار GIGABYTE Control Center مجموعه‌ای از ابزارهای مدیریتی را در اختیار کاربر قرار می‌دهد و Q-Flash و Q-Flash Plus نیز برای مدیریت BIOS کاربرد دارند.
Z790 D AX با فرم فاکتور ATX و ابعاد 30.5 × 24.4 سانتی‌متر ساخته شده است. بنابراین برای نصب آن باید از کیسی استفاده شود که از مادربردهای ATX پشتیبانی کند. ترکیب DDR5، سه اسلات M.2، شبکه 2.5GbE، Wi-Fi 6E و PCIe 5.0 باعث شده این مادربرد برای اسمبل سیستم‌های گیمینگ و کاری مبتنی بر پلتفرم LGA1700 گزینه‌ای قابل بررسی باشد.

مشخصات اصلی:

• برند: GIGABYTE.
• مدل: Z790 D AX.
• چیپست: Intel Z790 Express.
• سوکت پردازنده: LGA1700.
• پردازنده‌های قابل پشتیبانی: Intel Core نسل 12، 13 و 14، Pentium Gold و Celeron.
• فرم فاکتور: ATX.
• ابعاد: 30.5 × 24.4 سانتی‌متر.
• نوع حافظه: DDR5.
• تعداد اسلات RAM: چهار عدد.
• حداکثر ظرفیت RAM: 256 گیگابایت.
• معماری حافظه: Dual Channel.
• حداکثر فرکانس حافظه: DDR5-7600 در حالت اورکلاک و بسته به پردازنده.
• پشتیبانی از Intel XMP: دارد.
• اسلات اصلی کارت گرافیک: PCIe 5.0 x16.
• اسلات PCIe x16 دوم: PCIe 4.0 x4.
• اسلات PCIe x16 سوم: PCIe 3.0 x1.
• اسلات PCIe x1: دو عدد PCIe 3.0.
• تعداد اسلات M.2: سه عدد.
• رابط M.2: PCIe 4.0 x4/x2 و یک اسلات با پشتیبانی از M.2 SATA.
• تعداد پورت SATA: چهار عدد SATA 6Gb/s.
• شبکه کابلی: Realtek 2.5GbE.
• شبکه بی‌سیم: Wi-Fi 6E.
• بلوتوث: Bluetooth 5.3.
• خروجی تصویر: HDMI و DisplayPort.
• USB Type-C پنل پشتی: یک عدد USB 3.2 Gen 2.
• USB Type-A پرسرعت: یک عدد USB 3.2 Gen 2.
• USB 3.2 Gen 1 پنل پشتی: چهار عدد.
• USB 2.0/1.1 پنل پشتی: دو عدد.
• کدک صوتی: Realtek HD Audio.
• خروجی صدای دیجیتال: S/PDIF.
• قابلیت به‌روزرسانی BIOS: Q-Flash Plus.

ویژگی‌ها و مزایا:

• چیپست Intel Z790 برای سیستم‌های مبتنی بر LGA1700.
• پشتیبانی از پردازنده‌های نسل 12، 13 و 14 اینتل.
• چهار اسلات DDR5 با ظرفیت مجموع تا 256GB.
• پشتیبانی از پروفایل‌های Intel XMP.
• اسلات اصلی PCIe 5.0 x16 برای کارت گرافیک یا SSD سازگار.
• سه اسلات M.2 برای حافظه‌های پرسرعت.
• چهار پورت SATA 6Gb/s برای تجهیزات ذخیره‌سازی.
• شبکه کابلی 2.5GbE.
• Wi-Fi 6E و Bluetooth 5.3.
• پورت USB Type-C با استاندارد USB 3.2 Gen 2.
• قابلیت Q-Flash Plus برای به‌روزرسانی BIOS.
• هدرهای متعدد برای فن و واترکولینگ.
• پشتیبانی از مدیریت و کنترل سیستم با GIGABYTE Control Center.
• خروجی HDMI و DisplayPort برای پردازنده‌های دارای گرافیک مجتمع.
• پشتیبانی از صدای چندکاناله تا 7.1.

مناسب برای:

• سیستم‌های گیمینگ مبتنی بر پردازنده‌های نسل 12 تا 14 اینتل.
• اسمبل سیستم با Core i5، Core i7 و Core i9 سازگار.
• سیستم‌هایی که به حافظه DDR5 نیاز دارند.
• کامپیوترهای مجهز به کارت گرافیک‌های جدید PCIe.
• سیستم‌هایی با چند SSD M.2.
• سیستم‌های دارای شبکه کابلی پرسرعت 2.5GbE.
• کاربرانی که Wi-Fi 6E و Bluetooth داخلی می‌خواهند.
• سیستم‌های تولید محتوا و پردازش‌های سنگین سازگار با LGA1700.
• سیستم‌هایی که امکان ارتقای حافظه تا 256GB برایشان اهمیت دارد.
• اسمبل‌هایی با کیس استاندارد ATX.

سوالات متداول (FAQ):

• این مادربرد از کدام پردازنده‌های اینتل پشتیبانی می‌کند؟

Z790 D AX از پردازنده‌های Intel Core نسل دوازدهم، سیزدهم و چهاردهم با سوکت LGA1700 پشتیبانی می‌کند و با برخی مدل‌های Pentium Gold و Celeron نیز سازگار است.

• آیا Z790 D AX از حافظه DDR4 پشتیبانی می‌کند؟

خیر. این نسخه از مادربرد برای حافظه‌های DDR5 طراحی شده و چهار اسلات DDR5 دارد.

• حداکثر مقدار رم قابل نصب روی مادربرد چقدر است؟

حداکثر ظرفیت حافظه قابل پشتیبانی 256 گیگابایت است و چهار اسلات DIMM برای نصب ماژول‌های DDR5 در اختیار کاربر قرار دارد.

• آیا این مادربرد برای Core i9 مناسب است؟

بله، مادربرد با پردازنده‌های Core i9 سازگار با LGA1700 قابل استفاده است. انتخاب دقیق پردازنده و خنک‌کننده باید متناسب با نوع کاربری و توان مصرفی سیستم انجام شود.

• چند SSD M.2 می‌توان روی Z790 D AX نصب کرد؟

سه اسلات M.2 روی مادربرد قرار دارد. دو اسلات از SSDهای PCIe 4.0 x4/x2 پشتیبانی می‌کنند و اسلات دیگر امکان استفاده از M.2 SATA و PCIe 4.0 را نیز دارد.

• آیا مادربرد Wi-Fi دارد؟

بله. Z790 D AX به Wi-Fi 6E و Bluetooth 5.3 مجهز است. نوع ماژول بی‌سیم بسته به نسخه PCB می‌تواند Intel AX211 یا Realtek RTL8852CE باشد.

• سرعت شبکه کابلی این مادربرد چقدر است؟

مادربرد از کنترلر Realtek 2.5GbE استفاده می‌کند و در شبکه سازگار امکان ارتباط با سرعت 2.5Gbps را فراهم می‌کند.

• آیا اسلات PCIe 5.0 روی این مادربرد وجود دارد؟

بله. اسلات اصلی PCIe x16 از نسل پنجم PCI Express پشتیبانی می‌کند و با مسیر x16 به پردازنده متصل است.

• آیا می‌توان از Q-Flash Plus بدون نصب CPU استفاده کرد؟

Q-Flash Plus برای به‌روزرسانی BIOS طراحی شده و امکان انجام فرآیند BIOS Flash را بدون نصب پردازنده و حافظه سازگار فراهم می‌کند. روش دقیق استفاده باید طبق راهنمای مادربرد انجام شود.

• آیا Z790 D AX برای واترکولینگ مناسب است؟

بله. مادربرد دارای هدر مخصوص پمپ یا خنک‌کننده آبی و هدرهای متعدد فن است و امکان کنترل سرعت فن و پمپ را فراهم می‌کند.

• آیا این مادربرد خروجی تصویر دارد؟

بله. یک HDMI و یک DisplayPort روی پنل پشتی وجود دارد، اما استفاده از خروجی‌های تصویر به پردازنده‌ای با گرافیک مجتمع نیاز دارد.

• آیا Z790 D AX برای چند هارد و SSD مناسب است؟

بله. سه اسلات M.2 در کنار چهار پورت SATA 6Gb/s امکان نصب چندین فضای ذخیره‌سازی را فراهم می‌کنند و مادربرد از قابلیت‌های RAID نیز پشتیبانی می‌کند.

جمع‌بندی:

مادربرد GIGABYTE Z790 D AX DDR5 یک مدل ATX برای پلتفرم LGA1700 است که با پردازنده‌های نسل دوازدهم، سیزدهم و چهاردهم اینتل سازگاری دارد. پشتیبانی از چهار اسلات DDR5 با ظرفیت تا 256 گیگابایت، اسلات اصلی PCIe 5.0 x16، سه جایگاه M.2 و چهار پورت SATA، فضای مناسبی برای ساخت یک سیستم گیمینگ یا پردازشی فراهم می‌کند.
شبکه 2.5GbE، Wi-Fi 6E، Bluetooth 5.3، USB Type-C نسل دوم، Q-Flash Plus و هدرهای متعدد خنک‌کننده نیز از امکانات مهم این مدل هستند. در مجموع، Z790 D AX برای کاربرانی مناسب است که قصد ساخت سیستمی بر پایه پردازنده‌های LGA1700 و حافظه DDR5 را دارند و در کنار امکانات ارتباطی، به چند اسلات M.2 و قابلیت‌های توسعه PCIe نیز نیاز دارند.

صفحه رسمی GIGABYTE Z790 D AX DDR5: صفحه رسمی GIGABYTE Z790 D AX
